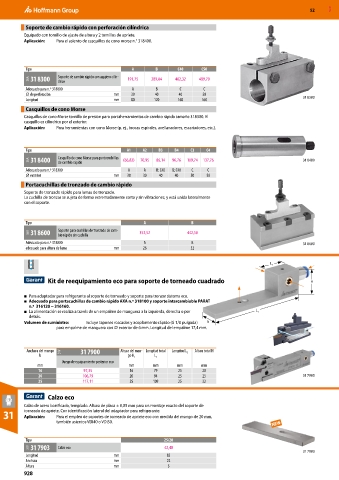

Soporte de cambio rápido con perforación cilíndrica
Equipado con tornillo de ajuste de altura y 2 tornillos de apriete.
Aplicación: Para el asiento de casquillos de cono morse n.° 318400.

Tipo A B C40 C50
36A 31 8300 Soporte de cambio rápido con agujero cilín- 191,75 289,84 482,32 489,70
drico
Adecuado para n.º 318000 A B C C
⌀ de perforación mm 30 40 40 50
Longitud mm 80 120 160 160 31 8300
Casquillos de cono Morse
Casquillos de cono Morse tornillo de presión para portaherramientas de cambio rápido tamaño 318300. El
casquillo es cilíndrico por el exterior.
Aplicación: Para herramientas con cono Morse (p. ej., brocas espirales, avellanadores, escariadores, etc.).

Tipo A1 A2 B3 B4 C3 C4
36A 31 8400 Casquillo de cono Morse para portacuchillas (66,82) 70,95 86,14 96,76 109,74 137,76 31 8400
de cambio rápido
Adecuado para n.º 318300 A A B; C40 B; C40 C C
⌀ exterior mm 30 30 40 40 50 50
Portacuchillas de tronzado de cambio rápido
Soporte de tronzado rápido para lamas de tronzado.
La cuchilla de tronzar se sujeta de forma extremadamente corta y sin vibraciones, y está unida lateralmente
con el soporte.

Tipo A B
36A 31 8600 Soporte para cuchillas de tronzado de cam- 352,52 442,50
bio rápido sin cuchilla
Adecuado para n.º 318000 A B 31 8600
adecuado para altura de lama mm 26 32

L 2

Kit de reequipamiento eco para soporte de torneado cuadrado H

■ Para adaptador para refrigerante al soporte de torneado y soporte para tronzar sistema eco.
■ Adecuado para portacuchillas de cambio rápido AXA n.º 318100 y soporte intercambiable PARAT
n.º 316120 − 316160.
■ La alimentación se realiza a través de un empalme de manguera a la izquierda, derecha o por L 1
detrás.
b
Volumen de suministro: Incluye tapones roscados y acoplamiento rápido (G 1/8 pulgada)
para empalme de manguera con ⌀ exterior de 6 mm. Longitud del empalme 17,4 mm.

Anchura del mango 31V 31 7900 Altura del man- Longitud total Longitud L 2 Altura total H
b go H 1 L 1
Juego de equipamiento posterior eco
mm mm mm mm mm
16 97,35 16 79 25 20
20 106,79 20 94 25 25 31 7900
25 117,11 25 109 25 32

Calzo eco
Calzo de acero bonificado, templado. Altura de placa ± 0,05 mm para un montaje exacto del soporte de
31 torneado de apriete. Con identificación lateral del adaptador para refrigerante.
Para el empleo de soportes de torneado de apriete eco con medida del mango de 20 mm,
Aplicación:
también asientos VDI40 o VDI50.

Tipo 25/20
31V 31 7903 Calzo eco 42,48
31 7903
Longitud mm 85
Anchura mm 22
Altura mm 5
