52 MXD

≤3µm

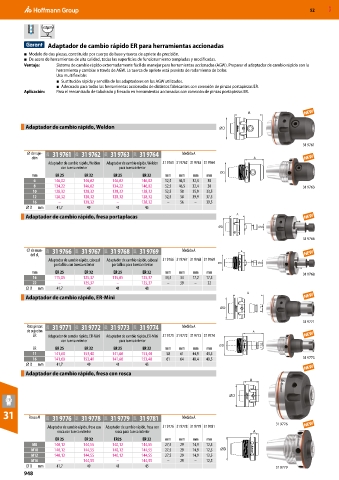

Adaptador de cambio rápido ER para herramientas accionadas

■ Modelo de dos piezas, constituido por cuerpo de base y tuerca de apriete de precisión.
■ De acero de herramientas de alta calidad, todas las superficies de funcionamiento templadas y modificadas.
Ventaja: Sistema de cambio rápido extremadamente fácil de manejar para herramientas accionadas (AGW). Preparar el adaptador de cambio rápido con la
herramienta y cambiar a través de AGW. La tuerca de apriete está provista de rodamiento de bolas.
Uso multiflexible:
■ Sustitución rápida y sencilla de los adaptadores en los AGW utilizados.
■ Adecuado para todas las herramientas accionadas de distintos fabricantes con conexión de pinzas portapiezas ER.
Aplicación: Para el mecanizado de taladrado y fresado en herramientas accionadas con conexión de pinzas portapiezas ER.

A

Adaptador de cambio rápido, Weldon D

31 9761
⌀ de suje- 31V 31 9761 31V 31 9762 31V 31 9763 31V 31 9764 Medida A
ción A
Adaptador de cambio rápido, Weldon Adaptador de cambio rápido, Weldon 31 9761 31 9762 31 9763 31 9764
con tuerca exterior para tuerca interior
D
mm ER 25 ER 32 ER 25 ER 32 mm mm mm mm
6 146,02 146,02 146,02 146,02 52,5 46,5 32,4 30
8 134,22 146,02 134,22 146,02 52,5 46,5 32,4 30 31 9763
10 128,32 128,32 128,32 128,32 52,5 50 35,9 33,5
12 128,32 128,32 128,32 128,32 52,5 50 39,9 37,5
16 – 128,32 – 128,32 – 56 – 39,5
⌀ D mm 41,7 49 41 45
Adaptador de cambio rápido, fresa portaplacas A
D d1

31 9766
⌀ de man- 31V 31 9766 31V 31 9767 31V 31 9768 31V 31 9769 Medida A A
dril d 1
Adaptador de cambio rápido, cabezal Adaptador de cambio rápido, cabezal 31 9766 31 9767 31 9768 31 9769 D
portafilos con tuerca exterior portafilos para tuerca interior d1
mm ER 25 ER 32 ER 25 ER 32 mm mm mm mm 31 9768
16 115,05 125,37 115,05 125,37 34,5 34 17,2 17,5
22 – 125,37 – 125,37 – 39 – 22
⌀ D mm 41,7 49 41 48
A
Adaptador de cambio rápido, ER-Mini
D

31 9771
Para pinzas 31V 31 9771 31V 31 9772 31V 31 9773 31V 31 9774 Medida A
de sujeción A
ER Adaptador de cambio rápido, ER-Mini Adaptador de cambio rápido, ER-Mini 31 9771 31 9772 31 9773 31 9774
con tuerca exterior para tuerca interior
D
ER ER 25 ER 32 ER 25 ER 32 mm mm mm mm
11 141,60 153,40 141,60 153,40 58 61 44,9 43,5
16 141,60 153,40 141,60 153,40 61 64 48,4 48,5 31 9773
⌀ D mm 41,7 49 41 45
Adaptador de cambio rápido, fresa con rosca
A

D

31 Rosca M 31V 31 9776 31V 31 9778 31V 31 9779 31V 31 9781 Medida A

Adaptador de cambio rápido, fresa con Adaptador de cambio rápido, fresa con 31 9776 31 9778 31 9779 31 9781 31 9776
rosca con tuerca exterior rosca para tuerca interior A
ER 25 ER 32 ER25 ER 32 mm mm mm mm
M8 140,12 144,55 140,12 144,55 27,5 29 14,9 12,5
M10 140,12 144,55 140,12 144,55 27,5 29 14,9 12,5 D
M12 140,12 144,55 140,12 144,55 27,5 29 14,9 12,5
M16 – 144,55 – 144,55 – 29 – 12,5
⌀ D mm 41,7 49 41 45 31 9779
948
