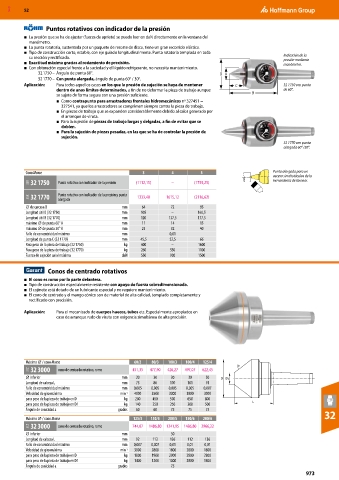

MXD 52

Puntos rotativos con indicador de la presión
■ La presión que se ha de ajustar (fuerza de apriete) se puede leer en daN directamente en la ventana del
manómetro.
■ La punta rotatoria, sustentada por un paquete de resorte de disco, tiene un gran recorrido elástico.
■ Tipo de construcción corto, estable, con eje guiado longitudinalmente. Punta rotatoria templada en toda
su sección y rectificada. Indicación de la
presión mediante
■ Exactitud máxima gracias al rodamiento de precisión. manómetro.
■ Con obturación especial frente a la suciedad y el líquido refrigerante, no necesita mantenimiento.
32 1750 – Ángulo de punta 60°. D A
32 1770 – Con punta alargada, ángulo de punta 60° / 30°.
Aplicación: Para todos aquellos casos en los que la presión de sujeción se haya de mantener C 32 1750 con punta
dentro de unos límites determinados, a fin de no deformar la pieza de trabajo aunque de 60°.
se sujete de forma segura con una presión suficiente. B
■ Como contrapunto para arrastradores frontales hidromecánicos nº 327451 −
327541, ya que los arrastradores se comprimen siempre contra la pieza de trabajo.
■ En piezas de trabajo que se expanden considerablemente debido al calor generado por
el arranque de viruta.
■ Para la sujeción de piezas de trabajo largas y delgadas, a fin de evitar que se
doblen.
■ Para la sujeción de piezas pesadas, en las que se ha de controlar la presión de
sujeción.
32 1770 con punta
alargada 60° /30°.

Cono Morse 3 4 5 Punta alargada para un
acceso sin obstáculos de la
35R 32 1750 Punto rotativo con indicador de la presión (1112,15) – (1755,25) herramienta de tornear.

35R 32 1770 Punto rotativo con indicador de la presión y punta 1333,40 1615,12 (2116,62)
alargada
⌀ de carcasa D mm 64 72 95
Longitud útil B (32 1750) mm 105 – 160,5
Longitud útil B (32 1770) mm 120 137,5 177,5
máximo ⌀ de punta 60° A mm 11 14 15
máximo ⌀ de punta 30° A mm 25 32 40
Fallo de concentricidad máximo mm 0,01
Longitud de punta C (32 1770) mm 45,5 52,5 66
Para peso de la pieza de trabajo (32 1750) kg 400 – 1600
Para peso de la pieza de trabajo (32 1770) kg 260 550 1100
Fuerza de sujeción axial máxima daN 550 900 1500

Conos de centrado rotativos
■ El cono es romo por la parte delantera.
■ Tipo de construcción especialmente resistente con apoyo de fuerza sobredimensionada.
■ El cojinete está dotado de un lubricante especial y no requiere mantenimiento.
■ El cono de centrado y el mango cónico son de material de alta calidad, templado completamente y
rectificado con precisión.

Aplicación: Para el mecanizado de cuerpos huecos, tubos etc. Especialmente apropiados en
caso de arranque rudo de viruta con exigencia simultánea de alta precisión.

Máximo ⌀ / cono Morse 60/2 80/3 100/3 100/4 125/4
31Z 32 3000 cono de centrado rotativo, romo 451,35 477,90 426,27 497,07 622,45
⌀ inferior mm 20 30 30 30 50
Longitud de cabeza L mm 73 86 100 101 91
Fallo de concentricidad máximo mm 0,005 0,005 0,005 0,005 0,007
Velocidad de giro máxima min -1 4000 3500 3000 3000 3000
para peso de la pieza de trabajo en D kg 200 450 500 650 800
para peso de la pieza de trabajo en D1 kg 140 250 250 300 500
Ángulo de conicidad a grados 60 60 75 75 75 32
Máximo ⌀ / cono Morse 125/5 150/5 200/5 150/6 200/6
31Z 32 3000 cono de centrado rotativo, romo 744,87 1486,80 1241,95 1486,80 2966,22
⌀ inferior mm 50
Longitud de cabeza L mm 92 112 136 112 136
Fallo de concentricidad máximo mm 0,007 0,007 0,01 0,01 0,01
Velocidad de giro máxima min -1 3000 2800 1800 2800 1800
para peso de la pieza de trabajo en D kg 1800 1900 2000 2800 2800
para peso de la pieza de trabajo en D1 kg 1400 1200 1000 2000 1800
Ángulo de conicidad a grados 75
