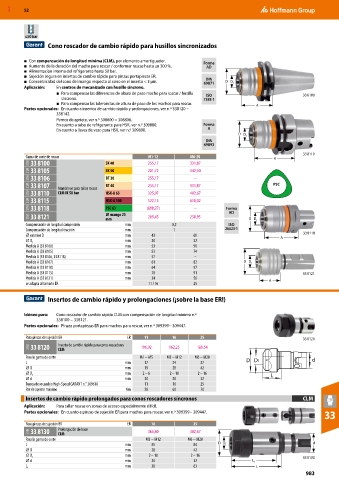

MXD 52

≤50 bar
Cono roscador de cambio rápido para husillos sincronizados

■ Con compensación de longitud mínima (CLM), por elemento amortiguador. Forma
■ Aumento de la duración del macho para roscar / conformar roscas hasta un 300 %. AD
■ Alimentación interna del refrigerante hasta 50 bar.
■ Sujeción segura en insertos de cambio rápido para pinzas portapiezas ER.
DIN
■ Concentricidad del cono del mango respecto al cono en el inserto < 3 µm. 69871 D D 1
Aplicación: En centros de mecanizado con husillo síncrono.
■ Para compensar las diferencias de altura de paso macho para roscar / husillo ISO 33 8100
síncrono. 7388-1
■ Para compensar las tolerancias de altura de paso de los machos para roscar. A
Partes opcionales: En cuanto a insertos de cambio rápido y prolongaciones, ver n.º 338120 –
338142.
Pernos de apriete, ver n.º 308600 − 308806.
En cuanto a tubo de refrigerante para HSK, ver n.º 309880. Forma
En cuanto a llaves de vaso para HSK, ver n.º 309890. A
D D 1
DIN
69893
33 8110
Gama de corte de roscas M1-12 M6-20 A
31M 33 8100 SK 40 255,17 331,87
31M 33 8105 SK 50 281,72 442,50
31M 33 8106 BT 30 255,17 –
31M 33 8107 Mandrinos para tallar roscas BT 40 255,17 331,87 PSC
31M 33 8110 CLM IK 50 bar HSK-A 63 325,97 402,67
31M 33 8115 HSK-A 100 522,15 618,02
31M 33 8118 PSC 63 (898,27) – Forma
AD
31M 33 8121 ⌀ mango 25 209,45 238,95 D D 1
mm
Compensación de longitud compresión mm 0,2 ISO
Compensación de longitud tracción mm 1 26623-1
⌀ exterior D mm 43 60 A 33 8118
⌀ D 1 mm 20 32
Medida A (33 8100) mm 53 90
Medida A (33 8105) mm 53 74
Medida A (33 8106, 33 8118) mm 57 –
Medida A (33 8107) mm 61 82 D D 1
Medida A (33 8110) mm 64 97
Medida A (33 8115) mm 70 91 33 8121
Medida A (33 8121) mm 34 56 A
se adapta al tamaño ER 11 / 16 25

Insertos de cambio rápido y prolongaciones (¡sobre la base ER!)

Idóneo para: Cono roscador de cambio rápido CLM con compensación de longitud mínima n.º
338100 − 338121.
Partes opcionales: Pinzas portapiezas ER para machos para roscar, ver n.º 309399− 309447.
Para pinzas de sujeción ER ER 11 16 25 33 8120

31M 33 8120 Inserto de cambio rápido para conos roscadores 196,92 162,25 189,54
CLM
Para la gama de corte M1 − M5 M3 − M12 M6 − M20
L mm 17 24 27
⌀ D mm 19 28 42
⌀ D 1 mm 2 – 6 2 – 10 2 – 16
⌀ d mm 20 20 32
Tuerca de recambio High-Speed GARANT n.° 309610 11 16 25
Par de apriete máximo Nm 20 60 70
Insertos de cambio rápido prolongados para conos roscadores síncronos CLM
Aplicación: Para tallar roscas en zonas de acceso especialmente difícil.
33
Partes opcionales: En cuanto a pinzas de sujeción ER para machos para roscar, ver n.º 309399− 309447.
Para pinzas de sujeción ER ER 16 25
31M 33 8130 Prolongación de base 365,80 402,67
CLM
Para la gama de corte M3 − M12 M6 − M20
L mm 55 84 D D 1 d
⌀ D mm 28 42
⌀ D 1 mm 2 – 10 2 – 16 33 8130
⌀ d mm 20 32 L 1
L 1 mm 38 63 L
983
