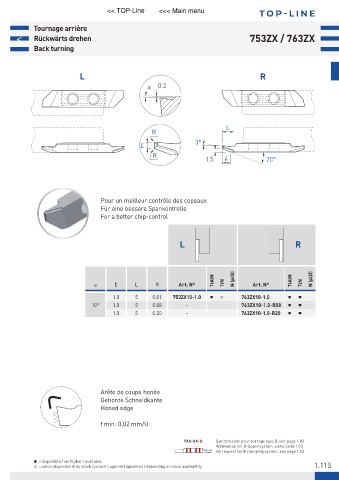

Page 119 - 21-036 APPLITEC catalogue.indb
P. 119
<< TOP-Line <<< Main menu T OP -LINE
Tournage arrière
< Rückwärts drehen 753ZX / 763ZX
Back turning
L R
a 0.2
L
R
3°
E
R
1.5 4 20°
Pour un meilleur contrôle des copeaux
Für eine bessere Spankontrolle
For a better chip-control
L R
TiAlN N (μk20) TiAlN N (μk20)
a E L R Art. N° TiN Art. N° TiN
1.0 5 0.01 753ZX10-1.0 Ŷ Ƒ 763ZX10-1.0 Ŷ Ŷ
10° 1.0 5 0.08 - 763ZX10-1.0-R08 Ŷ Ŷ
1.0 5 0.20 - 763ZX10-1.0-R20 Ŷ Ŷ
Arête de coupe honée
Gehonte Schneidkante
Honed edge
f min: 0.02 mm/U
7XX-XX-B Sur demande pour serrage type B, voir page 1.03
Wahlweise mit B-Spannsystem, siehe Seite 1.03
On request for B clamping system, see page 1.03
Ŷ = disponible / verfügbar / available
1.115
Ƒ = selon disponibilité du stock / jenach Lagerverfügbarkeit / depending on stock availability
