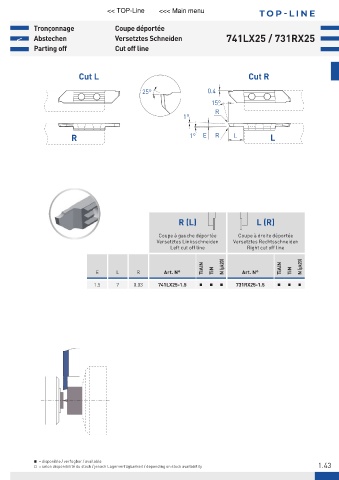

<< TOP-Line <<< Main menu T OP -LINE
Tronçonnage Coupe déportée
< Abstechen Versetztes Schneiden 741LX25 / 731RX25
Parting off Cut off line
Cut L Cut R
25° 0.4
15°
R
1°
R 1° E R L L
R (L) L (R)
Coupe à gauche déportée Coupe à droite déportée
Versetztes Linksschneiden Versetztes Rechtsschneiden
Left cut off line Right cut off line
TiAlN N (μk20) TiAlN N (μk20)
E L R Art. N° TiN Art. N° TiN
1.5 7 0.03 741LX25-1.5 Ŷ Ŷ Ŷ 731RX25-1.5 Ŷ Ŷ Ŷ
Ŷ = disponible / verfügbar / available
1.43
Ƒ = selon disponibilité du stock / jenach Lagerverfügbarkeit / depending on stock availability
