Page 43 - 21-036 APPLITEC catalogue.indb
P. 43

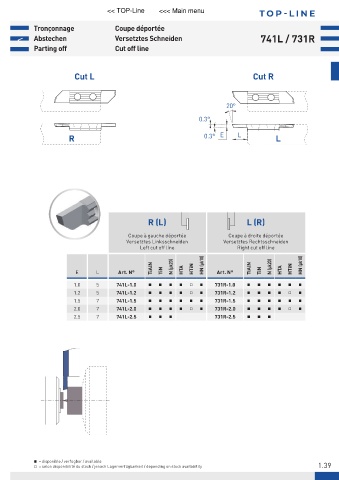

<< TOP-Line <<< Main menu T OP -LINE
Tronçonnage Coupe déportée
< Abstechen Versetztes Schneiden 741L / 731R
Parting off Cut off line
Cut L Cut R
20°
0.3°
R 0.3° E L L
R (L) L (R)
Coupe à gauche déportée Coupe à droite déportée
Versetztes Linksschneiden Versetztes Rechtsschneiden
Left cut off line Right cut off line
TiAlN N (μk20) HTA HTiN HN (μk10) TiAlN N (μk20) HTA HTiN HN (μk10)
E L Art. N° TiN Art. N° TiN
1.0 5 741L-1.0 Ŷ Ŷ Ŷ Ŷ Ƒ Ŷ 731R-1.0 Ŷ Ŷ Ŷ Ŷ Ŷ Ŷ
1.2 5 741L-1.2 Ŷ Ŷ Ŷ Ŷ Ƒ Ŷ 731R-1.2 Ŷ Ŷ Ŷ Ŷ Ƒ Ŷ
1.5 7 741L-1.5 Ŷ Ŷ Ŷ Ŷ Ŷ Ŷ 731R-1.5 Ŷ Ŷ Ŷ Ŷ Ŷ Ŷ
2.0 7 741L-2.0 Ŷ Ŷ Ŷ Ŷ Ƒ Ŷ 731R-2.0 Ŷ Ŷ Ŷ Ŷ Ƒ Ŷ
2.5 7 741L-2.5 Ŷ Ŷ Ŷ 731R-2.5 Ŷ Ŷ Ŷ
Ŷ = disponible / verfügbar / available
1.39
Ƒ = selon disponibilité du stock / jenach Lagerverfügbarkeit / depending on stock availability
