T OOLING-LINE <<< Main menu
<< TOOLING-Line

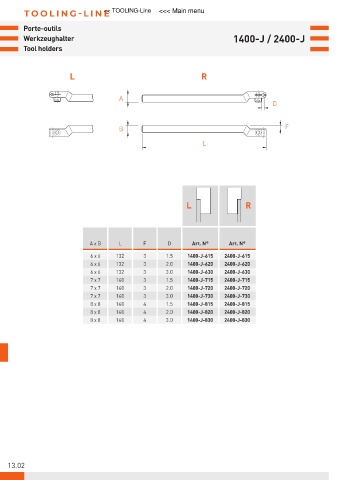

Porte-outils
Werkzeughalter 1400-J / 2400-J
Tool holders
L R
A
D
B F
L
L R
A x B L F D Art. N° Art. N°
6 x 6 132 3 1.5 1400-J-615 2400-J-615
6 x 6 132 3 2.0 1400-J-620 2400-J-620
6 x 6 132 3 3.0 1400-J-630 2400-J-630
7 x 7 140 3 1.5 1400-J-715 2400-J-715
7 x 7 140 3 2.0 1400-J-720 2400-J-720
7 x 7 140 3 3.0 1400-J-730 2400-J-730
8 x 8 140 4 1.5 1400-J-815 2400-J-815
8 x 8 140 4 2.0 1400-J-820 2400-J-820
8 x 8 140 4 3.0 1400-J-830 2400-J-830
13.02
