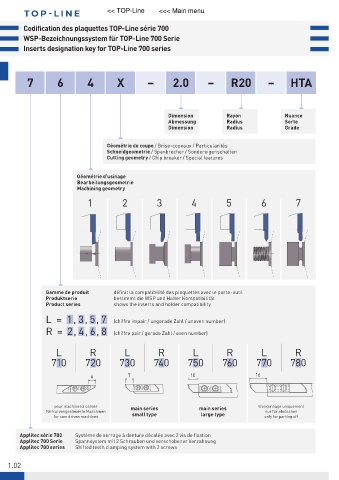

Codification des plaquettes TOP-Line série 700
WSP-Bezeichnungssystem für TOP-Line 700 Serie
Inserts designation key for TOP-Line 700 series
7 6 4 X – 2.0 – R20 – HTA
Dimension Rayon Nuance
Abmessung Radius Sorte
Dimension Radius Grade
Géométrie de coupe / Brise-copeaux / Particularités
Schneidgeometrie / Spanbrecher / Sondereigenschaften
Cutting geometry / Chip breaker / Special features
Géométrie d’usinage
Bearbeitungsgeometrie
Machining geometry
1 2 3 4 5 6 7
Gamme de produit définit la compatibilité des plaquettes avec le porte-outil
Produktserie bestimmt die WSP und Halter Kompatibilität
Product series shows the inserts and holder compatibility
L = 1 , 3 , 5 , 7 (chiffre impair / ungerade Zahl / uneven number)
R = 2 , 4 , 6 , 8 (chiffre pair / gerade Zahl / even number)
L R L R L R L R
710 720 730 740 750 760 770 780
6 7 10 16
pour machines à cames main series main series tronçonnage uniquement
für kurvengesteuerte Maschinen nur für abstechen
for cam driven machines small type large type only for parting off
Applitec série 700 Système de serrage à denture décalée avec 2 vis de fixation
Applitec 700 Serie Spannsystem mit 2 Schrauben und verschobener Verzahnung
Applitec 700 series Shifted teeth clamping system with 2 screws
