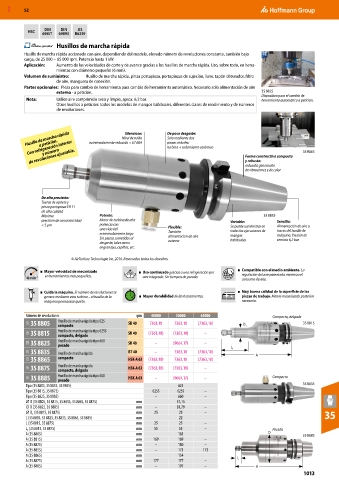

Page 1013 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

MXD 52

JIS
DIN
DIN
HSC 69871 69893 B6339

Husillos de marcha rápida
Husillo de marcha rápida accionado con aire, dependiendo del modelo, elevado número de revoluciones constante, también bajo
carga, de 25 000 − 65 000 rpm. Potencia hasta 1 kW.
Aplicación: Aumento de las velocidades de corte y de avance gracias a los husillos de marcha rápida. Uso, sobre todo, en herra-
mientas con diámetro pequeño (6 mm).
Volumen de suministro: Husillo de marcha rápida, pinza portapieza, portapinzas de sujeción, llave, tapón obturador, filtro
de aire, manguera de conexión.
Partes opcionales: Pieza para cambio de herramienta para cambio de herramienta automático. Necesario solo alimentación de aire
externa - a petición. 35 8825
Dispositivo para el cambio de
Nota: Utilice aire comprimido seco y limpio, aprox. 6,2 bar. herramienta automático a petición.
Otros husillos a petición: todos los modelos de mangos habituales, diferentes clases de rendimiento y de números
de revoluciones.

Husillo de marcha rápida extremadamente reducido < 67 dBA De poco desgaste:
Silencioso:
Solo mediante dos
Nivel de ruido
a petición.
Con refrigeración interior turbina + rodamiento cerámico 35 8865
piezas móviles:
y número
de revoluciones ajustable. Forma constructiva compacta
y robusta:
reducida generación
de vibraciones y de calor

De alta precisión:
Tuerca de apriete y
pinza portapieza ER 11
de alta calidad
Máxima Potente: 35 8835
precisión de concentricidad Motor de turbina de alta Variable: Sencilla:
< 5 μm potencia con Se puede suministrar en Alimentación de aire a
una vida útil Flexible: todas las ejecuciones de través del husillo de
extremadamente larga También mangos máquina. Presión de
Sin piezas sometidas al alimentación de aire habituales servicio 6,2 bar
desgaste, tales como externa
engranajes, cepillos, etc.
© AirTurbine Technologie Inc. 2016. Reservados todos los derechos.

■ Mayor velocidad de mecanizado ■ Uso continuado gracias a una refrigeración por ■ Compatible con el medio ambiente. La
Umin -1 en herramientas más pequeñas. aire integrada. Sin tiempos de parada. regulación del aire patentada minimiza el
consumo de aire.

■ Cuida la máquina. El número de revoluciones se ■ Muy buena calidad de la superficie de las
genera mediante esta turbina – el husillo de la ■ Mayor durabilidad de las herramientas. piezas de trabajo. Menos mecanizado posterior
máquina permanece quieto. necesario.

Número de revoluciones rpm 40000 50000 65000 Compacta, delgada
33I 35 8805 Husillo de marcha rápida tipo 625 SK 40 7363,18 7363,18 (7363,18) D 1 35 8815
compacto
33I 35 8815 Husillo de marcha rápida tipo 625S SK 40 (7363,18) (7363,18) –
compacto, delgado
33I 35 8825 Husillo de marcha rápida tipo 660 SK 40 – (9664,17) –
pesado
33I 35 8835 Husillo de marcha rápida BT 40 – 7363,18 (7363,18) L 1 A
33I 35 8865 compacto HSK-A 63 (7363,18) 7363,18 (7363,18)
33I 35 8875 Husillo de marcha rápida HSK-A 63 (7363,18) (7363,18) –
compacto, delgado
33I 35 8885 Husillo de marcha rápida tipo 660 HSK-A 63 – (9664,17) – Compacta
pesado
Tipo (35 8805, 35 8835, 35 8865) 625 35 8835
Tipo (35 8815, 35 8875) 625S 625S –
Tipo (35 8825, 35 8885) – 660 –
⌀ D (35 8805, 35 8815, 35 8835, 35 8865, 35 8875) mm 57,15
⌀ D (35 8825, 35 8885) mm – 81,79 –
⌀ D (35 8815, 35 8875) mm 25 25 – 35
1
L (35 8805, 35 8825, 35 8835, 35 8865, 35 8885) mm 22
L (35 8815, 35 8875) mm 25 25 –
L (35 8815, 35 8875) mm 55 55 – Pesada
1
A (35 8805) mm 163 D 35 8885
A (35 8815) mm 169 169 –
A (35 8825) mm – 180 –
A (35 8835) mm – 173 173
A (35 8865) mm 154 L
A (35 8875) mm 177 177 –
A (35 8885) mm – 197 – A
1013
