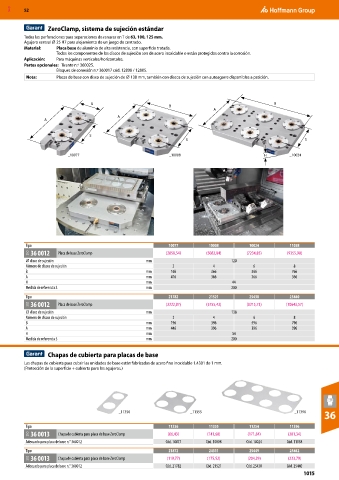

Page 1015 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

MXD 52

ZeroClamp, sistema de sujeción estándar
Todas las perforaciones para separaciones de ranuras en T de 63, 100, 125 mm.
Agujero central ⌀ 25 H7 para alojamiento de un juego de centrado.
Material: Placa base de aluminio de alta resistencia, con superficie tratada.
Todos los componentes de los discos de sujeción son de acero inoxidable o están protegidos contra la corrosión.
Aplicación: Para máquinas verticales/horizontales.
Partes opcionales: Tirante n.º 360025.
Bloques de conexión n.º 360017 cód. 12808 / 12805.
Nota: Placas de base con disco de sujeción de ⌀ 138 mm, también con discos de sujeción con autoagarre disponibles a petición.

B B
B
A
A
A

S
S S

_10077 _10008 H _10024

Tipo 10077 10008 10024 11058
31O 36 0012 Placa de base ZeroClamp (2858,54) (5082,84) (7234,85) (9355,90)
⌀ disco de sujeción mm 120
Número de discos de sujeción 2 4 6 8
B mm 166 366 566 766
A mm 416 366 366 366
H mm 44
Medida de referencia S mm 200
Tipo 21782 21521 25438 25440
31O 36 0012 Placa de base ZeroClamp (3222,87) (5755,43) (8215,73) (10643,57)
⌀ disco de sujeción mm 138
Número de discos de sujeción 2 4 6 8
B mm 196 396 596 796
A mm 446 396 396 396
H mm 54
Medida de referencia S mm 200

Chapas de cubierta para placas de base
Las chapas de cubierta para cubrir las unidades de base están fabricadas de acero fino inoxidable 1.4301 de 1 mm.
(Protección de la superficie + cubierta para los agujeros.)

36
_11356 _11355 _11396
Tipo 11356 11355 11354 11396
31O 36 0013 Chapa de cubierta para placa de base ZeroClamp (86,43) (141,60) (171,84) (201,34)
Adecuado para placa de base n.° 360012 Cód. 10077 Cód. 10008 Cód. 10024 Cód. 11058
Tipo 21872 24311 25449 25442
31O 36 0013 Chapa de cubierta para placa de base ZeroClamp (119,77) (175,52) (204,29) (233,79)
Adecuado para placa de base n.° 360012 Cód. 21782 Cód. 21521 Cód. 25438 Cód. 25440
1015
