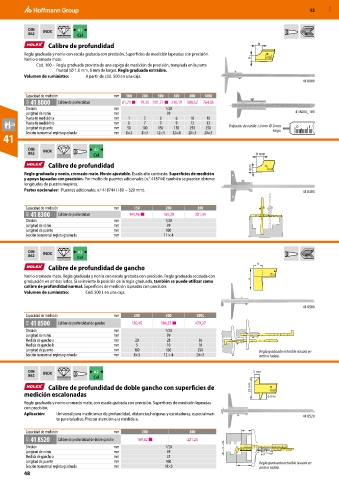

Calibre de profundidad b
Regla graduada y nonio con escala grabada con precisión. Superficies de medición lapeadas con precisión.
Nonio cromado mate. a
Cód. 100 – Regla graduada provista de una espiga de medición de precisión, templada en la parte
frontal (⌀ 1,0 mm, 8 mm de largo). Regla graduada extraíble.
Volumen de suministro: A partir de cód. 500 en una caja.
41 8000

Capacidad de medición mm 100 200 300 500 800 1000
42A 41 8000 Calibre de profundidad 81,71 ■ 79,35 101,77 ■ 210,19 588,52 764,05
División mm 1/20
Longitud de nonio mm 39 41 8000_100
Punta de medición a mm 1 5 6 6 10 10
Punta de medición b mm 8 7 9 9 13 13
Longitud de puente mm 50 100 150 150 250 250 Palpador de varilla 1,0 mm ⌀ 8 mm 0 1
largo.
Sección transversal regleta graduada mm 8×3 8×3 12×4 12×4 20×5 20×5
41
DIN A1
862 INOX 9 mm
Cal
Calibre de profundidad 4 mm

Regla graduada y nonio, cromado mate. Nonio ajustable. Escala alto contraste. Superficies de medición
y apoyo lapeadas con precisión. Por medio de puentes adicionales (n.° 418744) también se pueden obtener
longitudes de puente mayores.
Partes opcionales: Puentes adicionales n.º 418744 (180 − 320 mm). 41 8300

Capacidad de medición mm 150 200 300
41Z 41 8300 Calibre de profundidad 143,96 ■ 165,20 201,34
División mm 1/20
Longitud de nonio mm 39
Longitud de puente mm 100
Sección transversal regleta graduada mm 11 × 4

DIN INOX A2
862
Cal
b
Calibre de profundidad de gancho
Nonio cromado mate. Regla graduada y nonio con escala grabada con precisión. Regla graduada acodada con
graduación en ambos lados. Si se invierte la posición de la regla graduada, también se puede utilizar como a
calibre de profundidad normal. Superficies de medición lapeadas con precisión.
Volumen de suministro: Cód. 500 L en una caja.

41 8500
Capacidad de medición mm 200 300 500L
41Z 41 8500 Calibre de profundidad de gancho 150,45 184,37 ■ 479,37
División mm 1/20
Longitud de nonio mm 39
Medida de gancho a mm 20 28 36
Medida de gancho b mm 5 10 10
Longitud de puente mm 100 150 250 Regla graduada extraíble (escala en
Sección transversal regleta graduada mm 8×3 12 × 4 20×5 ambos lados).

DIN INOX A2 5 mm
862
Cal
Calibre de profundidad de doble gancho con superficies de 23 mm
medición escalonadas 6 mm
Regla graduada y nonio cromado mate, con escala grabada con precisión. Superficies de medición lapeadas
con precisión.
Aplicación: Universal para mediciones de profundidad, distancias,holguras y escotaduras, especialmen- 41 8520
te para taladros. Prestar atención a la medida a.

Capacidad de medición mm 200 300
41Z 41 8520 Calibre de profundidad de doble gancho 169,62 ■ 221,25
División mm 1/20 a
Longitud de nonio mm 39
Medida de gancho a mm 23
Longitud de puente mm 100 Regla graduada extraíble (escala en
Sección transversal regleta graduada mm 10×3 ambos lados).
