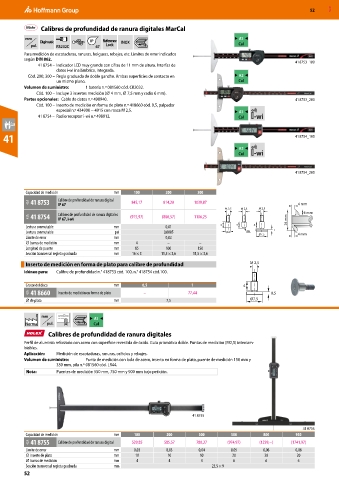

Page 1190 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

52 MXD

Calibres de profundidad de ranura digitales MarCal
mm A1
Digimatic IP Reference INOX Cal
pul. RS232C 67 Lock

Para medición de escotaduras, ranuras, holguras, rebajes, etc. Límites de error indicados
según DIN 862. 41 8753_100
41 8754 – Indicador LCD muy grande con cifras de 11 mm de altura. Interfaz de
datos i-wi inalámbrica, integrada.
Cód. 200; 300 – Regla graduada de doble gancho. Ambas superficies de contacto en A2
un mismo plano. Cal
Volumen de suministro: 1 batería n.º 081560 cód. CR2032.
Cód. 100 – Incluye 3 insertos medición (⌀ 4 mm, ⌀ 7,5 mm y radio 6 mm).
Partes opcionales: Cable de datos n.º 498940. 41 8753_200
Cód. 100 – Inserto de medición en forma de plato n.º 418660 cód. 0,5, palpador
especial n.º 434900 − 4915 con rosca M 2,5. A1
41 8754 – Radiorreceptor i-wi n.º 498912. Cal

41 41 8754_100

A2
Cal

41 8754_200

Capacidad de medición mm 100 200 300
43A 41 8753 Calibre de profundidad de ranura digital 845,17 814,20 1039,87 4 mm
IP 67
M 2,5 M 2,5 M 2,5 6 mm
43A 41 8754 Calibres de profundidad de ranura digitales (915,97) (880,57) 1106,25 24 mm
IP 67, i-wi
Lectura conmutable mm 0,01 4 4 4
Lectura conmutable pul 0,0005 Ø4 R6 Ø7,5 1 4 mm
Límite de error mm 0,03
⌀ barras de medición mm 4 – –
Longitud de puente mm 85 100 150
Sección transversal regleta graduada mm 16 × 3 11,5 × 3,6 11,5 × 3,6
Inserto de medición en forma de plato para calibre de profundidad
Idóneo para: Calibre de profundidad n.° 418753 cód. 100, n.° 418754 cód.100.

Grosor del disco mm 0,5 1
43A 41 8660 Inserto de medición en forma de plato – 77,44
⌀ de plato mm 7,5

mm
A1
Norma pul. Cal
Calibres de profundidad de ranura digitales
Perfil de aluminio reforzado con acero con superficie revestida de óxido. Guía prismática doble. Puntas de medición (M2,5) intercam-
biables.
Aplicación: Medición de escotaduras, ranuras, orificios y rebajes.
Volumen de suministro: Punta de medición con bola de acero, inserto en forma de plato, puente de medición 150 mm y
350 mm, pila n.º 081560 cód. LR44.
Nota: Puentes de medición 550 mm, 750 mm y 900 mm bajo petición.

41 8755

41 8755
Capacidad de medición mm 100 200 300 500 800 950
42A 41 8755 Calibre de profundidad de ranura digital 539,85 585,57 780,27 (974,97) (1239,–) (1741,97)
Límite de error mm 0,03 0,03 0,04 0,05 0,06 0,06
⌀ inserto de plato mm 10 10 10 20 20 20
⌀ barras de medición mm 4 4 4 6 6 6
Sección transversal regleta graduada mm 23,5 × 9
52
