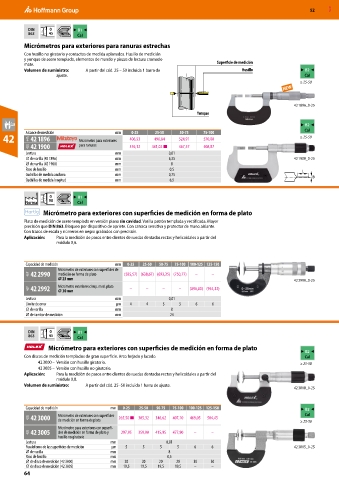

Micrómetros para exteriores para ranuras estrechas
Con husillo no giratorio y contactos de medida aplanados. Husillo de medición
y yunque de acero templado, elementos de mando y piezas de lectura cromado
mate. Superficie de medición
Volumen de suministro: A partir del cód. 25 – 50 incluida 1 barra de Husillo B2
ajuste. Cal
≥ 25-50

42 1896_0-25
Yunque

B2
Cal
Alcance de medición mm 0-25 25-50 50-75 75-100
42 44A 42 1896 Micrómetro para exteriores 406,53 490,64 524,91 570,08 ≥ 25-50
42B 42 1900 para ranuras 376,12 441,02 ■ 467,57 508,87
Lectura mm 0,01
⌀ de varilla (42 1896) mm 6,35 42 1900_0-25
⌀ de varilla (42 1900) mm 8
Paso de husillo mm 0,5 L
Cuchillas de medida anchura mm 0,75 B
Cuchillas de medida longitud mm 6,5

0 B1
Norma 90 Cal
Micrómetro para exteriores con superficies de medición en forma de plato
Plato de medición de acero templado en versión plana sin cavidad. Varilla patrón templada y rectificada. Mayor
precisión que DIN 863. Bloqueo por dispositivo de apriete. Con carraca sensitiva y protector de mano aislante.
Con trazos de escala y números en negro grabados con precisión.
Aplicación: Para la medición de pasos entre dientes de ruedas dentadas rectas y helicoidales a partir del
módulo 0,6.

Capacidad de medición mm 0-25 25-50 50-75 75-100 100-125 125-150
Micrómetro de exteriores con superficies de
46P 42 2990 medición en forma de plato (585,57) (638,67) (693,25) (750,77) – –
⌀ 25 mm 42 2990_0-25
46P 42 2992 Micrómetro exteriores c/sup. med. plato – – – – (896,80) (954,32)
⌀ 30 mm
Lectura mm 0,01
Límite de error µm 4 4 5 5 6 6
⌀ de varilla mm 8
⌀ de tambor de medición mm 24

DIN 0 B1
863 45
Cal
Micrómetro para exteriores con superficies de medición en forma de plato
B2
Con discos de medición templados de gran superficie. Arco forjado y lacado. Cal
42 3000 – Versión con husillo giratorio. ≥ 25-50
42 3005 – Versión con husillo no giratorio.
Aplicación: Para la medición de pasos entre dientes de ruedas dentadas rectas y helicoidales a partir del
módulo 0,8.
Volumen de suministro: A partir del cód. 25 -50 incluida 1 barra de ajuste.
42 3000_0-25

Capacidad de medición mm 0-25 25-50 50-75 75-100 100-125 125-150 B2
Cal
42B 42 3000 Micrómetro de exteriores con superficies 265,50 ■ 305,32 346,62 407,10 469,05 504,45 ≥ 25-50
de medición en forma de plato
Micrómetro para exteriores con superfi-
42B 42 3005 cies de medición en forma de plato y 297,95 359,90 415,95 477,90 – –
husillo no giratorio
Lectura mm 0,01
Paralelismo de las superficies de medición µm 5 5 5 5 6 6 42 3005_0-25
⌀ de varilla mm 8
Paso de husillo mm 0,5
⌀ de disco de medición (42 3000) mm 20 20 20 20 30 30
⌀ de disco de medición (42 3005) mm 19,5 19,5 19,5 19,5 – –
