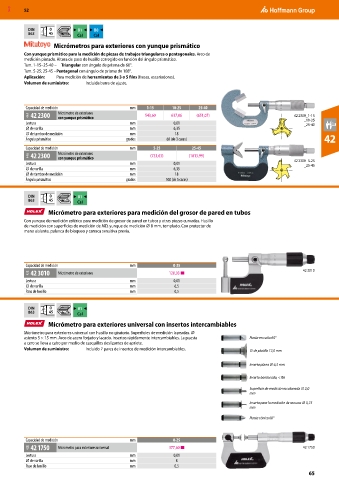

Micrómetros para exteriores con yunque prismático
Con yunque prismático para la medición de piezas de trabajos triangulares o pentagonales. Arco de
medición pintado. Altura de paso de husillo corregido en función del ángulo prismático.
Tam. 1-15–25-40 – Triangular con ángulo de prisma de 60°.
Tam. 5-25; 25-45 – Pentagonal con ángulo de prisma de 108°.
Aplicación: Para medición de herramientas de 3 o 5 filos (fresas, escariadores).
Volumen de suministro: Incluida barra de ajuste.

Capacidad de medición mm 1-15 10-25 25-40
44A 42 2300 Micrómetro de exteriores 543,60 637,06 (651,07) 42 2300_1-15
con yunque prismático
Lectura mm 0,01 _10-25
_25-40
⌀ de varilla mm 6,35
⌀ de tambor de medición mm 18
Ángulo prismático grados 60 (de 3 caras) 42
Capacidad de medición mm 5-25 25-45
44A 42 2300 Micrómetro de exteriores (733,63) (1013,99)
con yunque prismático
Lectura mm 0,01 42 2300_5-25
_25-45
⌀ de varilla mm 6,35
⌀ de tambor de medición mm 18
Ángulo prismático grados 108 (de 5 caras)
DIN 0 B1
863 45
Cal
Micrómetro para exteriores para medición del grosor de pared en tubos
Con yunque de medición esférico para medición de grosor de pared en tubos y otras piezas curvadas. Husillo
de medición con superficies de medición de MD, yunque de medición ⌀ 8 mm, templado. Con protector de
mano aislante, palanca de bloqueo y carraca sensitiva previa.

Capacidad de medición mm 0-25
42B 42 3010 Micrómetro de exteriores 128,03 ■ 42 3010
Lectura mm 0,01
⌀ de varilla mm 6,5
Paso de husillo mm 0,5

DIN 0 B1
863 45
Cal
Micrómetro para exteriores universal con insertos intercambiables
Micrómetro para exteriores universal con husillo no giratorio. Superficies de medición lapeadas. ⌀
asiento 5 × 15 mm. Arco de acero forjado y lacado. Insertos rápidamente intercambiables. La puesta Punta en cuña 60°
a cero se lleva a cabo por medio de casquillos deslizantes de apriete.
Volumen de suministro: Incluido 7 pares de insertos de medición intercambiables. ⌀ de platillo 12,0 mm

Inserto plano ⌀ 6,5 mm
Inserto bombeado, < R6

Superficie de medición escalonada ⌀ 2,0
mm
Inserto para la medición de ranuras ⌀ 0,75
mm
Punta cónica 60°

Capacidad de medición mm 0-25
42B 42 1750 Micrómetro para exteriores universal 377,60 ■ 42 1750
Lectura mm 0,01
⌀ de varilla mm 8
Paso de husillo mm 0,5
