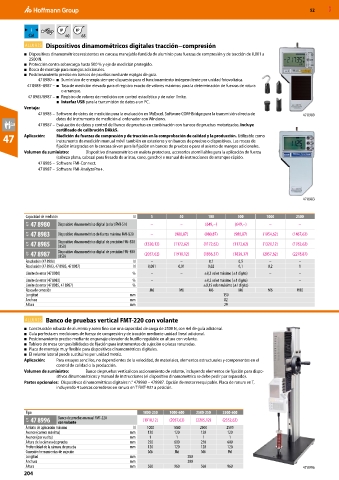

Dispositivos dinamométricos digitales tracción−compresión

■ Dispositivos dinamométricos resistentes en carcasa manejable fundida de aluminio para fuerzas de compresión y de tracción de 0,001 a
2500 N.
■ Protección contra sobrecarga hasta 500 % y eje de medición protegido.
■ Rosca de montaje para mangos adicionales.
■ Posicionamiento preciso en bancos de pruebas mediante espigas de guía.
47 8980 – ■ Suministro de energía siempre dispuesto para el funcionamiento independiente por unidad fotovoltaica.
47 8983–8987 – ■ Tasa de medición elevada para el registro exacto de valores máximos para la determinación de fuerzas de rotura
o arranque.
47 8985/8987 – ■ Registro de valores de medición con control estadístico y de valor límite.
■ Interfaz USB para la transmisión de datos a un PC.
Ventaja:
47 8985 – Software de datos de medición para la evaluación en MsExcel. Software COM-Bridge para la transmisión directa de 47 8980
datos del instrumento de medición al ordenador con Windows.
47 8987 – Evaluación de datos y control del banco de pruebas en combinación con bancos de pruebas motorizados. Incluye
certificado de calibración DAkkS.
47 Aplicación: Medición de fuerzas de compresión y de tracción en la comprobación de calidad y la producción. Utilizable como
instrumento de medición manual móvil también en exteriores y en bancos de pruebas o dispositivos. Las roscas de
fijación integradas en la carcasa sirven para la fijación en bancos de pruebas o para el asiento de mangos adicionales.
Volumen de suministro: Dispositivo dinamométrico en maleta protectora, accesorios atornillables para la aplicación de fuerza
(cabeza plana, cabezal para fresado de aristas, cono, gancho) e manual de instrucciones de arranque rápido.
47 8985 – Software FMI-Connect.
47 8987 – Software FMI-AnalyzePro+.

47 8983

Capacidad de medición N 5 50 100 500 1000 2500
47F 47 8980 Dispositivo dinamométrico digital (solar) FMI-S10 – – (649,–) (649,–) – –
47F 47 8983 Dispositivo dinamométrico de fuerza máxima FMI-B20 – (980,87) (980,87) (980,87) (1054,62) (1467,62)
47F 47 8985 Dispositivo dinamométrico digital de precisión FMI-B30 (1320,12) (1172,62) (1172,62) (1172,62) (1320,12) (1762,62)
(USB)
47F 47 8987 Dispositivo dinamométrico digital de precisión FMI-B50 (2057,62) (1910,12) (1836,37) (1836,37) (2057,62) (2278,87)
(USB)
Resolución (47 8980) N – – 0,1 0,5 – –
Resolución (47 8983, 47 8985, 47 8987) N 0,001 0,01 0,02 0,1 0,2 1
Límite de error (47 8980) % – – ±0,3 valor máximo (±1 dígito) – –
Límite de error (47 8983) % – ±0,2 valor máximo (±1 dígito) –
Límite de error (47 8985, 47 8987) % ±0,15 valor máximo (±1 dígito)
Rosca de conexión M6 M6 M6 M6 M6 M10
Longitud mm 150
Anchura mm 82
Altura mm 29

Banco de pruebas vertical FMT-220 con volante

■ Construcción robusta de aluminio y acero fino con una capacidad de carga de 2500 N, con riel de guía adicional.
■ Guía perfecta en mediciones de fuerza de compresión y de tracción mediante unidad lineal adicional.
■ Posicionamiento preciso mediante engranaje elevador de husillo regulable en altura con volante.
■ Tablero de mesa con posibilidades de fijación para instrumentos de sujeción o placas ranuradas.
■ Placa de montaje muy flexible para dispositivos dinamométricos digitales.
■ El volante lateral puede sustituirse por unidad motriz.
Aplicación: Para ensayos sencillos, no dependientes de la velocidad, de materiales, elementos estructurales y componentes en el
control de calidad o la producción.
Volumen de suministro: Banco de pruebas vertical con accionamiento de volante, incluyendo elementos de fijación para dispo-
sitivos dinamométricos y manual de instrucciones (el dispositivo dinamométrico se debe pedir por separado).
Partes opcionales: Dispositivos dinamométricos digitales n.° 478980 – 478987. Opción de motor reequipable. Placa de ranura en T,
incluyendo 4 tuercas correderas en ranura en T FMT-937 a petición.

Tipo 1000-250 1000-600 2500-250 2500-600
47F 47 8996 Banco de pruebas manual FMT-220 (1910,12) (2057,62) (2205,12) (2352,62)
con volante
Ámbito de aplicación máximo N 1000 1000 2500 2500
Avance (carrera máxima) mm 120 120 120 120
Avance (por vuelta) mm 1 1 1 1
Altura de la cámara de prueba mm 250 600 250 600
Profundidad de la cámara de prueba mm 120 120 120 120
Conexión herramientas de sujeción M6 M6 M6 M6
Longitud mm 280
Anchura mm 200
Altura mm 560 960 560 960 47 8996
