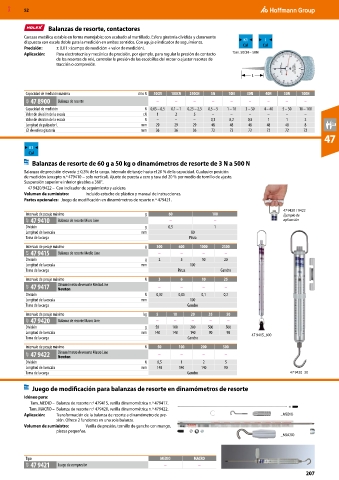

Page 1345 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

MXD 52

Balanzas de resorte, contactores
Carcasa metálica estable en forma manejable; con acabado al martillado. Esfera giratoria dividida y claramente
dispuesta con escala doble para la medición en ambos sentidos. Con aguja e indicador de seguimiento. K1 i
Precisión: ± 0,01 ×(campo de medición + valor de medición). Cal Cal
Aplicación: Para electrotecnia y mecánica de precisión, por ejemplo, para regular la presión de contacto Tam. 50CN – 50N
de los resortes de relé, controlar la presión de las escobillas del motor o ajustar resortes de
tracción o compresión.
L

Capacidad de medición máxima cN o N 50CN 100CN 250CN 5N 10N 30N 40N 50N 100N
42H 47 8900 Balanza de resorte – – – – – – – – –
Capacidad de medición N 0,05 – 0,5 0,1 – 1 0,25 – 2,5 0,5 – 5 1 – 10 3 – 30 4 – 40 5 – 50 10 – 100
Valor de división de la escala cN 1 2 5 – – – – – –
Valor de división de la escala N – – – 0,1 0,2 0,5 1 1 2
Longitud de palpador L mm 29 29 29 48 48 48 48 48 8
⌀ de esfera giratoria mm 36 36 36 72 72 72 72 72 72
47

K1
Cal
Balanzas de resorte de 60 g a 50 kg o dinamómetros de resorte de 3 N a 500 N
Balanzas de precisión elevada ± 0,3% de la carga. Intervalo de taraje hasta el 20 % de la capacidad. Cualquier posición
de medición (excepto n.º 479410 − solo vertical). Ajuste de puesta a cero y tara del 20 % por medio de tornillo de ajuste.
Suspensión superior e inferior girables a 360°.
47 9420/9422 – Con indicador de seguimiento y asidero.
Volumen de suministro: Incluido estuche de plástico y manual de instrucciones.
Partes opcionales: Juego de modificación en dinamómetros de resorte n.º 479421.

47 9420 / 9422
Intervalo de pesaje máximo g 60 100 Ejemplo de
47F 47 9410 Balanza de resorte Micro Line – – aplicación
División g 0,5 1
Longitud de la escala mm 80
Toma de la carga Pinza
Intervalo de pesaje máximo g 300 600 1000 2500
47F 47 9415 Balanza de resorte Medio Line – – – –
División g 2 5 10 20
Longitud de la escala mm 100
Toma de la carga Pinza Gancho
Intervalo de pesaje máximo N 3 6 10 25
47F 47 9417 Dinamómetro de resorte Medio Line – – – –
Newton
División N 0,02 0,05 0,1 0,2
Longitud de la escala mm 100
Toma de la carga Gancho
Intervalo de pesaje máximo kg 5 10 20 35 50
47F 47 9420 Balanza de resorte Macro Line – – – – –
División g 50 100 200 500 500
Longitud de la escala mm 140 140 140 90 90 47 9415_600
Toma de la carga Gancho
Intervalo de pesaje máximo N 50 100 200 500
47F 47 9422 Dinamómetro de resorte Macro Line – – – –
Newton
División N 0,5 1 2 5
Longitud de la escala mm 140 140 140 90
Toma de la carga Gancho 47 9420_20

Juego de modificación para balanzas de resorte en dinamómetros de resorte
Idóneo para:
Tam. MEDIO – Balanza de resorte n.º 479415, varilla dinamométrica n.º 479417.
Tam. MACRO – Balanza de resorte n.º 479420, varilla dinamométrica n.º 479422.
Aplicación: Transformación de la balanza de resorte a dinamómetro de pre- _MEDIO
sión. Ofrece 2 funciones en una sola balanza.
Volumen de suministro: Varilla de presión, tornillo de gancho con mango,
piezas pequeñas.
_MACRO

Tipo MEDIO MACRO
47F 47 9421 Juego de compresión – –
207
