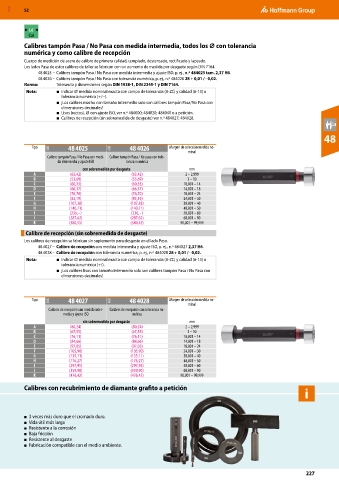

Page 1365 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

MXD 52

L6
Cal
Calibres tampón Pasa / No Pasa con medida intermedia, todos los ⌀ con tolerancia
numérica y como calibre de recepción
Cuerpo de medición de acero de calibre de primera calidad, templado, destensado, rectificado y lapeado.
Los lados Pasa de estos calibres de taller se fabrican con un aumento de medida por desgaste según DIN 7164.
48 4025 – Calibres tampón Pasa / No Pasa con medida intermedia y ajuste ISO, p. ej., n.º 484025 tam. 2,37 H6.
48 4026 – Calibres tampón Pasa / No Pasa con tolerancia numérica, p. ej., n.º 484026 28 + 0,01 / - 0,02.
Norma: Tolerancia y dimensiones según DIN 1938-1, DIN 2245-1 y DIN 7164.
Nota: ■ Indicar ⌀ medida nominal exacta con campo de tolerancia (A-ZC) y calidad (6-13) o
tolerancia numérica (+/−).
■ ¡Los calibres macho con tamaño intermedio solo son calibres tampón Pasa/No Pasa con
dimensiones decimales!
■ Lisos (rectos), ⌀ con ajuste ISO, ver n.º 484000; 484020; 484040 o a petición.
■ Calibres de recepción (sin sobremedida de desgaste) ver n.º 484027; 484028.

48

Tipo 48B 48 4025 48B 48 4026 Margen de selección medida no-
minal
Calibre tampón Pasa / No Pasa con medi- Calibre tampón Pasa / No pasa con tole-
da intermedia y ajuste ISO rancia numérica
con sobremedida por desgaste mm
A (63,42) (63,42) 2 – 2,999
B (53,69) (53,69) 3 – 10
C (60,33) (60,33) 10,001 – 14
D (66,37) (66,37) 14,001 – 18
E (76,70) (76,70) 18,001 – 24
F (83,19) (83,19) 24,001 – 30
G (107,38) (107,38) 30,001 – 40
H (140,71) (140,71) 40,001 – 50
I (236,–) (236,–) 50,001 – 60
J (287,62) (287,62) 60,001 – 90
K (380,55) (380,55) 90,001 – 99,999
Calibre de recepción (sin sobremedida de desgaste)
Los calibres de recepción se fabrican sin suplemento para desgaste en el lado Pasa.
48 4027 – Calibre de recepción con medida intermedia y ajuste ISO, p. ej., n.º 484027 2,37 H6.
48 4028 – Calibre de recepción con tolerancia numérica, p. ej., n.º 484028 28 + 0,01 / - 0,02.
Nota: ■ Indicar ⌀ medida nominal exacta con campo de tolerancia (A-ZC) y calidad (6-13) o
tolerancia numérica (+/).
■ ¡Los calibres lisos con tamaño intermedio solo son calibres tampón Pasa / No Pasa con
dimensiones decimales!

Tipo 48B 48 4027 48B 48 4028 Margen de selección medida no-
minal
Calibres de recepción con medida inter- Calibres de recepción con tolerancia nu-
media y ajuste ISO mérica
sin sobremedida por desgaste mm
A (80,24) (80,24) 2 – 2,999
B (67,55) (67,55) 3 – 10
C (76,11) (76,11) 10,001 – 14
D (84,66) (84,66) 14,001 – 18
E (97,05) (97,05) 18,001 – 24
F (105,90) (105,90) 24,001 – 30
G (135,11) (135,11) 30,001 – 40
H (176,27) (176,27) 40,001 – 50
I (297,95) (297,95) 50,001 – 60
J (359,90) (359,90) 60,001 – 90
K (476,42) (476,42) 90,001 – 99,999
Calibres con recubrimiento de diamante grafito a petición
i

■ 3 veces más duro que el cromado duro.
■ Vida útil más larga
■ Resistente a la corrosión
■ Baja fricción
■ Resistente al desgaste
■ Fabricación compatible con el medio ambiente.

227
