MXD 52

DIN M
13

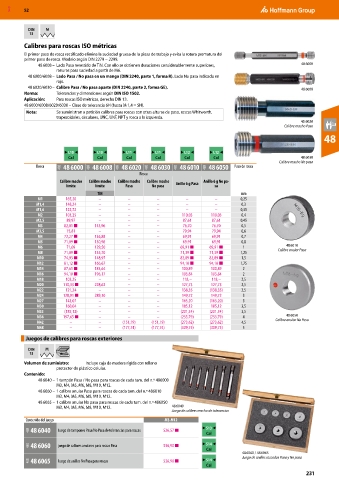

Calibres para roscas ISO métricas
El primer paso de rosca rectificado elimina la suciedad gruesa de la pieza de trabajo y evita la rotura prematura del
primer paso de rosca. Modelo según DIN 2279 − 2299.
48 6008 – Lado Pasa revestido de TiN. Con ello se obtienen duraciones considerablemente superiores, 48 6000
ranuras para suciedad a partir de M6.
48 6000/6008 – Lado Pasa / No pasa en un mango (DIN 2240, parte 1, forma R). Lado No pasa indicado en
rojo.
48 6020/6030 – Calibre Pasa / No pasa aparte (DIN 2240, parte 2, forma GE). 48 6008
Norma: Tolerancias y dimensiones según DIN ISO 1502.
Aplicación: Para roscas ISO métricas, derecha DIN 13.
48 6000/6008/6020/6030 – Clase de tolerancia 6H (hasta M 1,4 = 5H).
Nota: Se suministran a petición calibres para roscas con otras alturas de paso, roscas Whitworth,
trapezoidales, circulares, UNC, UNF, NPT y rosca a la izquierda.
48 6020
Calibre macho Pasa
48

L10 L10 L11 L11 L12 L12
Cal Cal Cal Cal Cal Cal 48 6030
Calibre macho No pasa
Rosca 48B 48 6000 48B 48 6008 48B 48 6020 48B 48 6030 48B 48 6010 48B 48 6050 Paso de rosca
Rosca
Calibre macho Calibre macho Calibre macho Calibre macho Anillo 6 g Pasa Anillo 6 g No pa-
límite límite Pasa No pasa sa
TiN mm
M1 165,20 – – – – – 0,25
M1,4 148,24 – – – – – 0,3
M1,6 122,72 – – – – – 0,35
M2 103,25 – – – 110,03 110,03 0,4
M2,5 89,97 – – – 87,61 87,61 0,45
M3 82,01 ■ 143,96 – – 76,70 76,70 0,5
M3,5 75,81 – – – 79,94 79,94 0,6
M4 72,27 ■ 136,88 – – 69,91 69,91 0,7
M5 71,09 ■ 130,98 – – 69,91 69,91 0,8
M6 71,09 129,50 – – 69,91 ■ 69,91 ■ 1 48 6010
M8 71,09 ■ 135,70 – – 71,39 ■ 71,39 ■ 1,25 Calibre anular Pasa
M10 74,93 ■ 148,97 – – 82,89 ■ 82,89 ■ 1,5
M12 81,12 ■ 166,67 – – 94,10 ■ 94,10 ■ 1,75
M14 87,61 ■ 183,64 – – 100,89 100,89 2
M16 94,10 ■ 196,17 – – 103,84 103,84 2
M18 103,25 – – – 118,– 118,– 2,5
M20 110,33 ■ 228,62 – – 127,73 127,73 2,5
M22 121,24 – – – 138,35 (138,35) 2,5
M24 128,91 ■ 289,10 – – 149,72 149,72 3
M27 143,07 – – – 165,20 (165,20) 3
M30 160,04 – – – 185,12 185,12 3,5
M33 (185,12) – – – (201,34) (201,34) 3,5
48 6050
M36 197,65 ■ – – – (233,79) (233,79) 4 Calibre anular No Pasa
M42 – – (151,19) (151,19) (273,62) (273,62) 4,5
M48 – – (177,74) (177,74) (309,75) (309,75) 5
Juegos de calibres para roscas exteriores
DIN M
13

Volumen de suministro: Incluye caja de madera rígida con relleno
protector de plástico celular.
Contenido:
48 6040 – 1 tampón Pasa / No pasa para roscas de cada tam. del n.º 486000
M3, M4, M5, M6, M8, M10, M12.
48 6060 – 1 calibre anular Pasa para roscas de cada tam. del n.º 486010
M3, M4, M5, M6, M8, M10, M12.
48 6065 – 1 calibre anular No pasa para roscas de cada tam. del n.º 486050
M3, M4, M5, M6, M8, M10, M12. 48 6040
Juego de calibres macho de tolerancias
Contenido del juego M3-M12
48B 48 6040 Juego de tampones Pasa/No Pasa de tolerancias para roscas 526,57 ■ S13
Cal
48B 48 6060 juego de calibres anulares para roscas Pasa 536,90 ■ S14
Cal
48 6060 / 48 6065
48B 48 6065 Juego de anillos No Pasa para roscas 536,90 ■ S14 Juego de anillos roscados Pasa y No pasa
Cal
231
