MXD 52

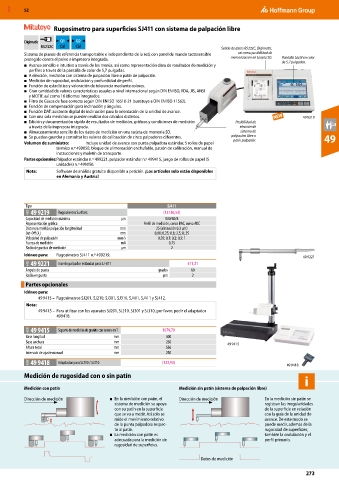

Rugosímetro para superficies SJ411 con sistema de palpación libre

Digimatic Q1 Q2
RS232C Cal Cal Salida de datos RS232C, Digimatic,
Sistema de planos de referencia transportable e independiente de la red, con panel de mando tactosensible así como posibilidad de
protegido contra el polvo e impresora integrada. memorización en tarjeta SD. Pantalla táctil en color
de 5,7 pulgadas.
■ Avance sencillo e intuitivo a través de los menús, así como representación clara de resultados de medición y
perfiles a través de la pantalla de color de 5,7 pulgadas.
■ A elección, medición con sistema de palpación libre o patín de palpación.
■ Medición de rugosidad, ondulación y profundidad de perfil.
■ Función de estadística y valoración de tolerancia mediante colores.
■ Gran cantidad de valores característicos usuales a nivel internacional según DIN EN ISO, VDA, JIS, ANSI
y MOTIF, así como 16 idiomas integrados.
■ Filtro de Gauss de fase correcta según DIN EN ISO 16610-21 (sustituye a DIN EN ISO 11562).
■ Función de compensación para inclinación y ángulos.
■ Función DAT: asistente digital de inclinación para la orientación de la unidad de avance.
■ Con una sola medición se pueden realizar dos cálculos distintos. 49 9219
■ Edición y documentación rápida de resultados de medición, gráficos y condiciones de medición Posibilidad de
a través de la impresora integrada. elección de
■ Almacenamiento sencillo de los datos de medición en una tarjeta de memoria SD. sistema de
■ Se pueden guardar y consultar los valores de calibración de cinco palpadores diferentes. palpación libre o 49
patín palpador.
Volumen de suministro: Incluye unidad de avance con punta palpadora estándar, 5 rollos de papel
térmico n.º 499050, bloque de alimentación enchufable, patrón de calibración, manual de
instrucciones y maletín de transporte.
Partes opcionales: Palpador estándar n.º 499221, palpador estándar n.º 499415, juego de rollos de papel (5
unidades) n.º 499050.
Nota: Software de análisis gratuito disponible a petición. ¡Los artículos solo están disponibles
en Alemania y Austria!

Tipo SJ411
44D 49 9219 Rugosímetro Surftest (13130,53)
Capacidad de medición máxima µm 800/80/8
Representación gráfica Perfil de medición, curva BAC, curva ADC
Distancia medida palpación longitudinal mm 25 (alineación 0,3 µm)
) mm 0,08; 0,25; 0,8; 2,5; 8; 25
Cut-Off (λ c
Velocidad de palpación mm/s 0,05; 0,1; 0,2; 0,5; 1
Fuerza de medición mN 0,75
Radio de puntas de medición µm 2
Idóneo para: Rugosímetro SJ411 n.º 499219. 49 9221
44D 49 9221 Inserto palpador estándar para SJ-411 411,21
Ángulo de punta grados 60
Radio en punta µm 2
Partes opcionales
Idóneo para:
49 9415 – Rugosímetros SJ201, SJ210, SJ301, SJ310, SJ401, SJ411 y SJ412.
Nota:
49 9415 – Para utilizar con los aparatos SJ201, SJ210, SJ301 y SJ310, por favor, pedir el adaptador
499418.

40W 49 9415 Soporte de medición de granito con ranura en T 1079,70
Base longitud mm 400
Base anchura mm 250 49 9415
Altura total mm 556
Intervalo de ajuste manual mm 250
40W 49 9418 Adaptador para SJ210 / SJ310 (123,90) 49 9418

Medición de rugosidad con o sin patín
i
Medición con patín Medición sin patín (sistema de palpación libre)

Dirección de medición ■ En la medición con patín, el Dirección de medición En la medición sin patín se
sistema de medición se apoya registran las irregularidades
con su patín en la superficie de la superficie en relación
que se va a medir. Así solo se con la guía de la unidad de
mide el movimiento relativo avance. De este modo se
de la punta palpadora respec- puede medir, además de la
to al patín. rugosidad de superficies,
■ La medición con patín es también la ondulación y el
adecuada para la medición de perfil primario.
rugosidad de superficies.

Datos de medición
