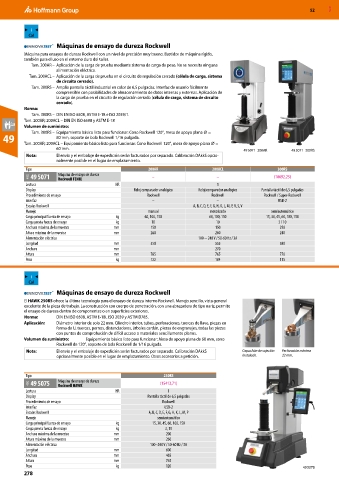

Máquinas de ensayo de dureza Rockwell
Máquina para ensayos de dureza Rockwell con un nivel de precisión muy bueno. Bastidor de máquina rígido,
también para el uso en el entorno duro del taller.
Tam. 200AR – Aplicación de la carga de prueba mediante sistema de carga de peso. No se necesita ninguna
alimentación eléctrica.
Tam. 200ACL – Aplicación de la carga de prueba en el circuito de regulación cerrado (célula de carga, sistema
de circuito cerrado).
Tam. 300RS – Amplia pantalla táctil industrial en color de 6,5 pulgadas. Interfaz de usuario fácilmente
comprensible con posibilidades de almacenamiento de datos internas y externas. Aplicación de
la carga de prueba en el circuito de regulación cerrado (célula de carga, sistema de circuito
cerrado).
Norma:
Tam. 300RS – DIN EN ISO 6508, ASTM E-18 e ISO 2039/1.
Tam. 200AR; 200ACL – DIN EN ISO 6508 y ASTM E-18
Volumen de suministro:
Tam. 300RS – Equipamiento básico listo para funcionar: Cono Rockwell 120°, mesa de apoyo plana ⌀ =
49 80 mm, soporte de bola Rockwell 1/16 pulgada.
Tam. 200AR; 200ACL – Equipamiento básico listo para funcionar: Cono Rockwell 120°, mesa de apoyo plana ⌀ =
60 mm. 49 5071_200AR 49 5071_300RS
Nota: El envío y el embalaje de expedición serán facturados por separado. Calibración DAkkS opcio-
nalmente posible en el lugar de emplazamiento.
Tipo 200AR 200ACL 300RS
49G 49 5071 Máquina de ensayo de dureza – – (10692,25)
Rockwell FENIX
Lectura HR 1
Display Reloj comparador analógico Reloj comparador analógico Pantalla táctil de 6,5 pulgadas
Procedimiento de ensayo Rockwell Rockwell Rockwell / Super-Rockwell
Interfaz – – USB-2
Escalas Rockwell A, B, C, D, E, F, G, H, K, L, M, P, R, S, V
Manejo manual motorizado semiautomático
Carga principal fuerza de ensayo kg 60, 100, 150 60, 100, 150 15, 30, 45, 60, 100, 150
Carga previa fuerza de ensayo kg 10 10 3 / 10
Anchura máxima de la muestra mm 150 150 250
Altura máxima de la muestra mm 260 260 240
Alimentación eléctrica 100 − 240 V / 50-60 Hz / 3A
Longitud mm 550 555 580
Anchura mm 270
Altura mm 765 765 770
Peso kg 122 104 115

i
Cal
Máquinas de ensayo de dureza Rockwell
El HAWK 250RS ofrece la última tecnología para el ensayo de dureza interno Rockwell. Manejo sencillo, vista general
excelente de la pieza de trabajo. La construcción con cuerpo de penetración, con una abrazadera de tipo nariz, permite
el ensayo de dureza dentro de componentes o en superficies exteriores.
Norma: DIN EN ISO 6508, ASTM E-18I, ISO 2039 y ASTM D785.
Aplicación: Diámetro interior de solo 22 mm. Cilindro interior, tubos, perforaciones, tuercas de llave, piezas en
forma de U, tuercas, pernos, distanciadores, árboles cardán, piezas de engranajes, todas las piezas
con puntos de comprobación de difícil acceso o materiales sencillamente planos.
Volumen de suministro: Equipamiento básico listo para funcionar: Mesa de apoyo plana de 60 mm, cono
Rockwell de 120°, soporte de bola Rockwell de 1/16 pulgada.
Nota: El envío y el embalaje de expedición serán facturados por separado. Calibración DAkkS Capuchón de sujeción Perforación mínima
opcionalmente posible en el lugar de emplazamiento. Otros accesorios a petición. instalado. 22 mm.

Tipo 250RS
49G 49 5075 Máquina de ensayo de dureza (15413,71)
Rockwell HAWK
Lectura HR 1
Display Pantalla táctil de 6,5 pulgadas
Procedimiento de ensayo Rockwell
Interfaz USB-2
Escalas Rockwell A, B, C, D, E, F, G, H, K, L, M, P
Manejo semiautomático
Carga principal fuerza de ensayo kg 15, 30, 45, 60, 100, 150
Carga previa fuerza de ensayo kg 3, 10
Anchura máxima de la muestra mm 200
Altura máxima de la muestra mm 250
Alimentación eléctrica 100–240 V / 50-60 Hz / 3A
Longitud mm 600
Anchura mm 465
Altura mm 765
Peso kg 120 49 5075
