MXD 52

SiC

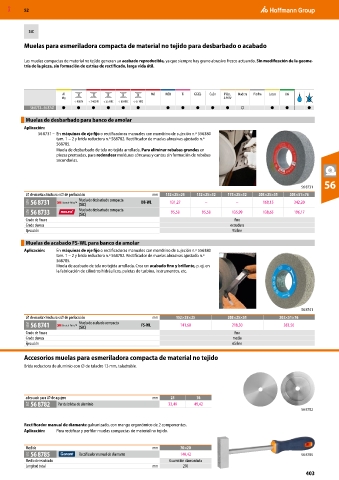

Muelas para esmeriladora compacta de material no tejido para desbarbado o acabado

Las muelas compactas de material no tejido generan un acabado reproducible, ya que siempre hay grano abrasivo fresco actuando. Sin modificación de la geome-
tría de la pieza, sin formación de estrías de rectificado, larga vida útil.

56 8731– 56 8741 ● ● ● ● ● ● ● ● ● ● ● ○ ● ● ●

Muelas de desbarbado para banco de amolar
Aplicación:
56 8731 – En máquinas de eje fijo o rectificadoras manuales con mandrino de sujeción n.º 556380
tam. 1 − 2 y brida reductora n.º 568782. Rectificador de muelas abrasivas ajustado n.º
568785.
Muela de desbarbado de tela no tejida arrollada. Para eliminar rebabas grandes en
piezas prensadas, para redondear molduras cóncavas y cantos sin formación de rebabas
secundarias.

56 8731 56

⌀ de muela×Anchura×⌀ de perforación mm 152×25×25 152×25×32 175×25×32 203×25×51 203×51×76
53M 56 8731 Muela de desbarbado compacta DB-WL 131,27 – – 168,15 342,20
(SiC)
52M 56 8733 Muela de desbarbado compacta 95,58 95,58 135,99 138,65 196,17
(SiC)
Grado de finura fino
Grado dureza extradura
Ejecución 9S fine
Muelas de acabado FS-WL para banco de amolar
Aplicación: En máquinas de eje fijo o rectificadoras manuales con mandrino de sujeción n.º 556380
tam. 1 − 2 y brida reductora n.º 568782. Rectificador de muelas abrasivas ajustado n.º
568785.
Muela de acabado de tela no tejida arrollada. Crea un acabado fino y brillante, p. ej. en
la fabricación de cilindros hidráulicos, paletas de turbina, instrumentos, etc.

56 8741
⌀ de muela×Anchura×⌀ de perforación mm 152×25×25 203×25×51 203×51×76
53M 56 8741 Muela de acabado compacta FS-WL 141,60 218,30 383,50
(SiC)
Grado de finura fino
Grado dureza medio
Ejecución 6S fine

Accesorios muelas para esmeriladora compacta de material no tejido
Brida reductora de aluminio con ⌀ de taladro 13 mm, taladrable.

adecuado para ⌀ de agujero mm 25 76
56Z 56 8782 Par de bridas de aluminio 33,49 49,42
56 8782

Rectificador manual de diamante galvanizado, con mango ergonómico de 2 componentes.
Aplicación: Para rectificar y perfilar muelas compactas de material no tejido.

Medida mm 70×20
51G 56 8785 Rectificador manual de diamante 140,42 56 8785
Medio de reavivado Guarnición diamantada
Longitud total mm 270
403
