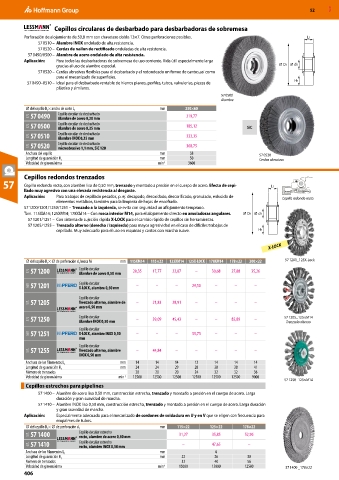

Page 1544 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

52 MXD

Cepillos circulares de desbarbado para desbarbadoras de sobremesa
Perforación de alojamiento de 50,8 mm con chavetero doble 13×7. Otras perforaciones posibles. L1
57 0510 – Alambre INOX ondulado de alta resistencia.
57 0520 – Cerdas de nailon de rectificado onduladas de alta resistencia.
57 0490/0500 – Alambre de acero ondulado de alta resistencia.
Aplicación: Para todas las desbarbadoras de sobremesa de uso corriente. Vida útil especialmente larga
gracias al uso de alambre especial. D1 d1
57 0520 – Cerdas abrasivas flexibles para el desbarbado y el redondeado uniforme de cantos,así como
para el mecanizado de superficies.
57 0490–0510 – Ideal para el desbarbado rentable de hierros planos, perfiles, tubos, valvulerías, piezas de H1
plástico y similares.
57 0500
Alambre
⌀ del cepillo D × ancho de corte L 1 mm 250×60
1
57L 57 0490 Cepillo circular de desbarbado 219,77
Alambre de acero 0,20 mm
57L 57 0500 Cepillo circular de desbarbado 185,12 SiC
Alambre de acero 0,35 mm
57L 57 0510 Cepillo circular de desbarbado 333,35
Alambre INOX 0,35 mm
57L 57 0520 Cepillo circular de desbarbado 368,75
microabrasivo 1,1 mm, SiC 120
Anchura del cepillo mm 58 57 0520
Longitud de guarnición H 1 mm 50 Cerdas abrasivas
Velocidad de giro máxima min -1 3600
Cepillos redondos trenzados
57 Cepillo redondo recto, con alambre liso de 0,50 mm, trenzado y montado a presión en el cuerpo de acero. Efecto de cepi- L1
llado muy agresivo con una elevada resistencia al desgaste.
Aplicación: Para trabajos de cepillado pesados, p. ej. decapado, desoxidado, descorificado, granulado, enlucido de Cepillo redondo recto.
elementos metálicos, también para la limpieza de hojas de encofrado.
57 1200/1201/1250/1251 – Trenzado a la izquierda, se evita con seguridad un aflojamiento temprano.
Tam. 115XM14; 125XM14; 178XM14 – Con rosca interior M14, para el alojamiento directo en amoladoras angulares. D1 d1
57 1201/1251 – Con sistema de sujeción rápida X-LOCK para el cambio rápido de cepillos sin herramientas.
57 1205/1255 – Trenzado alterno (derecha / izquierda) para mayor agresividad en el caso de difíciles trabajos de
cepillado. Muy adecuado para el uso en esquinas y cantos con marcha suave. H1

X-LOCK

⌀ del cepillo D × ⌀ de perforación d /rosca M mm 115XM14 115×22 125XM14 125X-LOCK 178XM14 178×22 200×22 57 1201_125X-Lock
1
1
57L 57 1200 Cepillo circular 20,35 17,77 22,87 – 30,68 27,88 35,26
Alambre de acero 0,50 mm
55V 57 1201 Cepillo circular – – – 29,50 – – –
X-LOCK, alambre 0,50 mm
Cepillo circular
57L 57 1205 Trenzado alterno, alambre de – 21,83 28,91 – – – –
acero 0,50 mm

57L 57 1250 Cepillo circular – 39,09 45,43 – – 82,89 – 57 1205_125×M14
Alambre INOX 0,50 mm
Trenzado alterno
Cepillo circular
55V 57 1251 X-LOCK, alambre INOX 0,50 – – – 55,75 – – –
mm
Cepillo circular
57L 57 1255 Trenzado alterno, alambre – 44,84 – – – – –
INOX 0,50 mm
Anchura de los filamentos L 1 mm 14 14 14 12 14 14 14
mm 24 24 29 28 38 38 41
Longitud de guarnición H 1
Número de trenzados 20 20 20 24 32 32 36
Velocidad de giro máxima min -1 12500 12500 12500 12500 12500 12500 9000
57 1250_125×M14
Cepillos estrechos para pipelines
57 1400 – Alambre de acero liso 0,50 mm, construcción estrecha, trenzado y montado a presión en el cuerpo de acero. Larga
duración y gran suavidad de marcha.
57 1410 – Alambre INOX liso 0,50 mm, construcción estrecha, trenzado y montado a presión en el cuerpo de acero. Larga duración
y gran suavidad de marcha.
Aplicación: Especialmente adecuado para el mecanizado de cordones de soldadura en U y en V que se eligen con frecuencia para
empalmes de tubos.
⌀ del cepillo D × ⌀ de perforación d 1 mm 115×22 125×22 178×22
1
57L 57 1400 Cepillo circular estrecho 31,27 35,85 52,96
recto, alambre de acero 0,50 mm
57L 57 1410 Cepillo circular estrecho – 47,65 –
recto, alambre INOX 0,50 mm
Anchura de los filamentos L 1 mm 6
mm 22 26 30
Longitud de guarnición H 1
Número de trenzados 32 40 56
Velocidad de giro máxima min -1 15000 15000 12500 57 1400 _178×22
406
