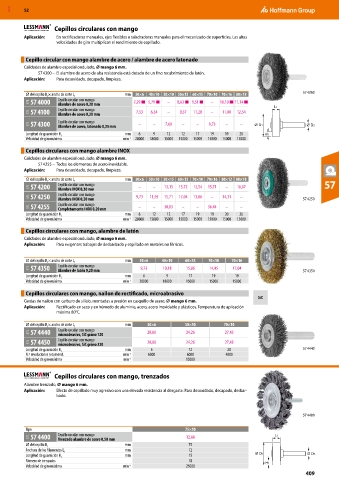

Page 1547 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

MXD 52

Cepillos circulares con mango
Aplicación: En rectificadoras manuales, ejes flexibles o taladradoras manuales para el mecanizado de superficies. Las altas
velocidades de giro multiplican el rendimiento de cepillado.

Cepillo circular con mango alambre de acero / alambre de acero latonado
Calidades de alambre especial ondulado, ⌀ mango 6 mm.
57 4300 – El alambre de acero de alta resistencia está dotado de un fino recubrimiento de latón.
Aplicación: Para desoxidado, decapado, limpieza.

⌀ del cepillo D × ancho de corte L 1 mm 30×6 40×10 50×10 50×15 60×15 70×10 70×16 80×18 57 4000
1
57L 57 4000 Cepillo circular con mango 7,29 ■ 5,79 ■ – 8,63 ■ 9,51 ■ – 10,10 ■ 11,14 ■ L1
Alambre de acero 0,30 mm
57L 57 4100 Cepillo circular con mango 7,53 6,54 – 9,37 11,28 – 11,80 12,54
Alambre de acero 0,20 mm
57L 57 4300 Cepillo circular con mango – – 7,60 – – 9,73 – – D1 DS
Alambre de acero, latonado 0,25 mm
Longitud de guarnición H 1 mm 6 9 12 12 17 19 19 20 H1
Velocidad de giro máxima min -1 20000 18000 15000 15000 15000 15000 15000 15000
Cepillos circulares con mango alambre INOX
Calidades de alambre especial ondulado, ⌀ mango 6 mm.
57 4255 – Todos los elementos de acero inoxidable.
Aplicación: Para desoxidado, decapado, limpieza.
⌀ del cepillo D × ancho de corte L 1 mm 30×6 50×10 50×15 60×15 70×10 70×16 80×12 80×18
1
57L 57 4200 Cepillo circular con mango – – 13,13 13,72 12,54 15,71 – 18,07 57
Alambre INOX 0,30 mm
57L 57 4250 Cepillo circular con mango 9,73 11,95 15,71 17,04 13,86 – 14,31 – 57 4250
Alambre INOX 0,20 mm
57L 57 4255 Cepillo circular con mango – – 30,83 – – 36,44 – –
Completamente INOX 0,20 mm
Longitud de guarnición H 1 mm 6 12 12 17 19 19 20 20
Velocidad de giro máxima min -1 20000 15000 15000 15000 15000 15000 15000 15000
Cepillos circulares con mango, alambre de latón
Calidades de alambre especial ondulado, ⌀ mango 6 mm.
Aplicación: Para exigentes trabajos de desbarbado y cepillado en metales no férricos.

⌀ del cepillo D × ancho de corte L 1 mm 30×6 40×10 60×15 70×10 70×16
1
57L 57 4350 Cepillo circular con mango 9,73 10,18 15,86 14,45 17,04 57 4350
Alambre de latón 0,20 mm
Longitud de guarnición H 1 mm 6 9 17 19 19
Velocidad de giro máxima min -1 20000 18000 15000 15000 15000

Cepillos circulares con mango, nailon de rectificado, microabrasivo
SiC
Cerdas de nailon con carburo de silicio, montadas a presión en casquillo de acero; ⌀ mango 6 mm.
Aplicación: Rectificado en seco y en húmedo de aluminio, acero, acero inoxidable y plásticos. Temperatura de aplicación
máxima 80°C.

⌀ del cepillo D × ancho de corte L 1 mm 30×6 50×10 70×10
1
57L 57 4440 Cepillo circular con mango 20,80 24,26 27,43
microabrasivo, SiC grano 120
57L 57 4450 Cepillo circular con mango 20,80 24,26 27,43
microabrasivo, SiC grano 320
Longitud de guarnición H 1 mm 6 12 20 57 4440
N.º revoluciones recomend. min -1 6000 6000 4000
Velocidad de giro máxima min -1 15000

Cepillos circulares con mango, trenzados
Alambre trenzado, ⌀ mango 6 mm.
Aplicación: Efecto de cepillado muy agresivo con una elevada resistencia al desgaste. Para desoxidado, decapado, desbar-
bado.

57 4400

Tipo 75×10
57L 57 4400 Cepillo circular con mango 12,68 L1
Trenzado alambre de acero 0,50 mm
⌀ del cepillo D 1 mm 75
Anchura de los filamentos L 1 mm 12
Longitud de guarnición H 1 mm 15 D1 DS
Número de trenzados 18 H1
Velocidad de giro máxima min -1 25000
409
