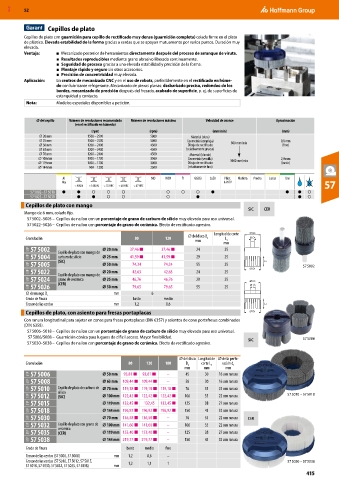

MXD 52

Cepillos de plato
Cepillos de plato con guarnición para cepillo de rectificado muy densa (guarnición completa) colada firme en el plato
de plástico. Elevada estabilidad de la forma gracias a cerdas que se apoyan mutuamente por varios puntos. Duración muy
elevada.
Ventaja: ■ Mecanizado posterior de herramientas directamente después del proceso de arranque de viruta.
■ Resultados reproducibles mediante grano abrasivo liberado continuamente.
■ Seguridad de proceso gracias a una elevada estabilidad y precisión de la forma.
■ Montaje rápido y seguro sin otros accesorios.
■ Precisión de concentricidad muy elevada.
Aplicación: En centros de mecanizado CNC y en el uso de robots, preferiblemente en el rectificado en húme-
do con lubricante refrigerante. Mecanizado de piezas planas: desbarbado preciso, redondeo de los
bordes, mecanizado de precisión después del fresado, acabado de superficie, p. ej. de superficies de
estanquidad y contacto.
Nota: Modelos especiales disponibles a petición.

⌀ del cepillo Número de revoluciones recomendado Número de revoluciones máximo Velocidad de avance Aproximación
(en el rectificado en húmedo)
(rpm) (rpm) (mm/min) (mm)
⌀ 20 mm 1500 – 2500 5000 Material (duro)
⌀ 25 mm 1500 – 2500 5000 Geometría (compleja) 800 mm/min 0,8 mm
⌀ 50 mm 1200 – 2400 4500 Dibujo de rectificado (fino)
⌀ 63 mm 1200 – 2400 4500 (relativamente grueso)
⌀ 70 mm 1200 – 2400 4500 Material (blando)
⌀ 100 mm 1000 – 1700 3500 Geometría (sencilla) 3000 mm/min 2,0 mm
⌀ 119 mm 1000 – 1700 3000 Dibujo de rectificado (basto)
⌀ 144 mm 900 – 1200 2500 (relativamente fino)

57

57 5002– 57 5018 ● ● ○ ○ ○ ○ ○ ○ ● ● ● ○
57 5022– 57 5038 ● ● ○ ○ ○ ● ● ○
Cepillos de plato con mango
SiC CER
Mango de 6 mm, colado fijo.
57 5002–5005 – Cepillos de nailon con un porcentaje de grano de carburo de silicio muy elevado para uso universal.
57 5022–5026 – Cepillos de nailon con porcentaje de grano de cerámica. Efecto de rectificado agresivo.
Longitud de corte D2
⌀ del disco D
Granulación 80 120 2 L DS
mm 3
mm
51P 57 5002 Cepillo de plato con mango de ⌀ 20 mm 37,46 ■ 37,46 ■ 24 25
51P 57 5004 carburo de silicio ⌀ 25 mm 41,59 ■ 41,59 ■ 29 25
51P 57 5005 (SiC) ⌀ 50 mm 74,34 74,34 55 25 L3 57 5002
51P 57 5022 Cepillo de plato con mango de ⌀ 20 mm 42,63 42,63 24 25 D1
51P 57 5024 grano de cerámica ⌀ 25 mm 46,76 46,76 29 25 D2
51P 57 5026 (CER) ⌀ 50 mm 79,65 79,65 55 25 d1
mm 6
⌀ de mango D s
Grado de finura basto medio
Grosor de las cerdas mm 1,2 0,6 L3
Cepillos de plato, con asiento para fresas portaplacas D1
Con ranura longitudinal para sujetar en conos para fresas portaplacas (DIN 6357) y asientos de cono portafresas combinados
(DIN 6358).
57 5006–5018 – Cepillos de nailon con un porcentaje de grano de carburo de silicio muy elevado para uso universal.
57 5006/5008 – Guarnición cónica para lugares de difícil acceso. Mayor flexibilidad. SiC 57 5008
57 5030–5038 – Cepillos de nailon con porcentaje de grano de cerámica. Efecto de rectificado agresivo.

⌀ del disco Longitud de ⌀ de la perfo-
Granulación 80 120 180 D 2 corte L ración d 1
3
mm mm mm
51P 57 5006 ⌀ 50 mm 93,81 ■ 93,81 ■ – 45 30 16 con ranura
51P 57 5008 ⌀ 63 mm 109,44 ■ 109,44 ■ – 58 30 16 con ranura
51P 57 5010 Cepillo de plato de carburo de ⌀ 70 mm 119,18 ■ 119,18 ■ 119,18 ■ 76 35 22 con ranura
silicio
51P 57 5012 (SiC) ⌀ 100 mm 122,42 ■ 122,42 ■ 122,42 ■ 106 35 22 con ranura 57 5010 – 57 5018
51P 57 5015 ⌀ 119 mm 132,45 ■ 132,45 132,45 ■ 125 38 27 con ranura
51P 57 5018 ⌀ 144 mm 196,92 ■ 196,92 ■ 196,92 ■ 150 43 32 con ranura
51P 57 5030 ⌀ 70 mm 136,58 ■ 136,58 ■ – 76 35 22 con ranura CER
51P 57 5032 Cepillo de plato con grano de ⌀ 100 mm 141,60 ■ 141,60 ■ – 106 35 22 con ranura
cerámica
51P 57 5035 (CER) ⌀ 119 mm 153,40 ■ 153,40 ■ – 125 38 27 con ranura
51P 57 5038 ⌀ 144 mm 219,77 ■ 219,77 ■ – 150 43 32 con ranura
Grado de finura basto medio fino
Grosor de las cerdas (57 5006, 57 5008) mm 1,2 0,6 –
Grosor de las cerdas (57 5010, 57 5012, 57 5015, 1,2 1,1 1 57 5030 – 57 5038
57 5018, 57 5030, 57 5032, 57 5035, 57 5038) mm
415
