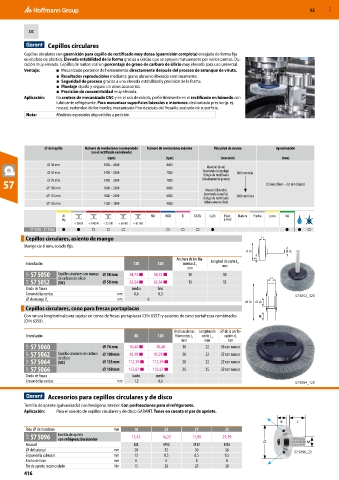

52 MXD

SiC

Cepillos circulares
Cepillos circulares con guarnición para cepillo de rectificado muy densa (guarnición completa) encajada de forma fija
en el plato de plástico. Elevada estabilidad de la forma gracias a cerdas que se apoyan mutuamente por varios puntos. Du-
ración muy elevada. Cepillos de nailon con un porcentaje de grano de carburo de silicio muy elevado para uso universal.
Ventaja: ■ Mecanizado posterior de herramientas directamente después del proceso de arranque de viruta.
■ Resultados reproducibles mediante grano abrasivo liberado continuamente.
■ Seguridad de proceso gracias a una elevada estabilidad y precisión de la forma.
■ Montaje rápido y seguro sin otros accesorios.
■ Precisión de concentricidad muy elevada.
Aplicación: En centros de mecanizado CNC y en el uso de robots, preferiblemente en el rectificado en húmedo con
lubricante refrigerante. Para mecanizar superficies laterales e interiores: desbarbado preciso (p. ej.
roscas), redondeo de los bordes, mecanizado fino después del fresado, acabado de superficie.
Nota: Modelos especiales disponibles a petición.

⌀ del cepillo Número de revoluciones recomendado Número de revoluciones máximo Velocidad de avance Aproximación
(en el rectificado en húmedo)
(rpm) (rpm) (mm/min) (mm)
⌀ 38 mm 3000 – 4000 8000
Material (duro)
⌀ 50 mm 2400 – 3200 7000 Geometría (compleja) 800 mm/min
Dibujo de rectificado
(relativamente grueso)
⌀ 76 mm
57 ⌀ 100 mm 2400 – 3200 7000 0,5 mm (fino) – 2,0 mm (basto)
6000
1800 – 2500
Material (blando)
⌀ 125 mm 1800 – 2500 6000 Geometría (sencilla) 3000 mm/min
Dibujo de rectificado
⌀ 150 mm 1300 – 1800 4000 (relativamente fino)

57 5050– 57 5066 ● ● ○ ○ ○ ○ ○ ○ ● ● ● ○
Cepillos circulares, asiento de mango L1
Mango de 6 mm, colado fijo.
D1 DS
Anchura de los fila- H1
Granulación 120 320 mentos L 1 Longitud de corte L
3
mm
mm
51P 57 5050 Cepillos circulares con mango ⌀ 38 mm 54,73 ■ 54,73 ■ 10 10 L1
de carburo de silicio
51P 57 5052 (SIC) ⌀ 50 mm 62,54 ■ 62,54 ■ 13 13
Grado de finura medio fino
Grosor de las cerdas mm 0,6 0,3 57 5052_320
⌀ de mango D s mm 6
D1 d1
Cepillos circulares, cono para fresas portaplacas
Con ranura longitudinal para sujetar en conos de fresas portaplacas (DIN 6357) y asientos de cono portafresas combinados H1
(DIN 6358).
Anchura de los Longitud de ⌀ de la perfo-
Granulación 80 120 filamentos L 1 corte L 3 ración d 1
mm mm mm
51P 57 5060 ⌀ 76 mm 76,40 ■ 76,40 18 22 16 con ranura
51P 57 5062 Cepillos circulares de carburo ⌀ 100 mm 95,28 ■ 95,28 ■ 20 22 22 con ranura
de silicio
51P 57 5064 (SIC) ⌀ 125 mm 112,39 ■ 112,39 ■ 20 22 22 con ranura
51P 57 5066 ⌀ 150 mm 152,67 ■ 152,67 ■ 25 35 32 con ranura
Grado de finura basto medio
Grosor de las cerdas mm 1,2 0,6 57 5064_120

Accesorios para cepillos circulares y de disco
Tornillo de apriete (galvanizado) con hexágono interior. Con perforaciones para el refrigerante.
Aplicación: Para el asiento de cepillos circulares y de disco GARANT. Tener en cuenta el par de apriete.
K L
Para ⌀ de mandrino mm 16 22 27 32
53D 57 5096 Tornillo de apriete 15,12 16,22 17,99 21,39
con refrigeración interior
Rosca M M8 M10 M12 M16 ⌀ M
⌀ del cabezal mm 20 32 50 56 57 5096_22
Grosor de la cabeza K mm 13 8,5 8,5 9,5
Ancho de llave mm 6 6 8 8
Par de apriete recomendado Nm 15 20 25 30
416
