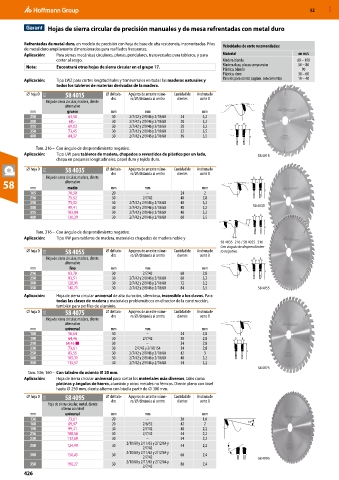

Page 1564 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

52 MXD

Hojas de sierra circular de precisión manuales y de mesa refrentadas con metal duro

Refrentadas de metal duro, en modelo de precisión con hoja de base de alta resistencia, insonorizadas. Filos Velocidades de corte recomendadas:
de metal duro ampliamente dimensionados para reafilados frecuentes.
Aplicación: Para sierras mecánicas circulares, planas, pendulares, transversales para tableros, y para Material en m/s
cortar al sesgo. Madera blanda 60 – 100
Madera dura, placas compuestas 50 – 80
Nota: Encontrará otras hojas de sierra circular en el grupo 17.
Plástico, blando 90
Plástico, duro 30 – 60
Aplicación: Tipo LWZ para cortes longitudinales y transversales en todas las maderas naturales y Paneles para constr. (aglom. con cemento) 10 – 40
todos los tableros de materias derivadas de la madera.
⌀ hoja D 51S 58 4015 ⌀ del tala- Agujeros de arrastre núme- Cantidad de Anchura de
Hoja de sierra circular, madera, diente dro ro/⌀/distancia al centro dientes corte B B B
alternativo
mm grueso mm mm mm D
250 63,58 30 2/7/42 y 2/9/46 y 2/10/60 24 3,2
300 68,– 30 2/7/42 y 2/9/46 y 2/10/60 28 3,2
315 69,03 30 2/7/42 y 2/9/46 y 2/10/60 28 3,2 B B
350 73,45 30 2/7/42 y 2/9/46 y 2/10/60 32 3,5
400 84,37 30 2/7/42 y 2/9/46 y 2/10/60 36 3,5 D

Tam. 216 – Con ángulo de desprendimiento negativo.
Aplicación: Tipo UW para tableros de madera, chapados o revestidos de plástico por un lado, 58 4015
chapa en paquetes longitudinales, papel duro y tejido duro.
⌀ hoja D 51S 58 4035 ⌀ del tala- Agujeros de arrastre núme- Cantidad de Anchura de
Hoja de sierra circular, madera, diente dro ro/⌀/distancia al centro dientes corte B B B
58 mm alternativo mm mm mm
medio
165 70,50 20 – 24 2 D
216 75,52 30 2/7/42 48 2,8
250 75,52 30 2/7/42 y 2/9/46 y 2/10/60 40 3,2
300 99,41 30 2/7/42 y 2/9/46 y 2/10/60 48 3,2 58 4035
315 103,84 30 2/7/42 y 2/9/46 y 2/10/60 48 3,2
400 130,39 30 2/7/42 y 2/9/46 y 2/10/60 60 3,5 B B

D
Tam. 216 – Con ángulo de desprendimiento negativo.
Aplicación: Tipo KW para tableros de madera, materiales chapados de madera noble y
58 4035_216 / 58 4055_216
Con ángulo de desprendimien-
⌀ hoja D 51S 58 4055 ⌀ del tala- Agujeros de arrastre núme- Cantidad de Anchura de to negativo.
Hoja de sierra circular, madera, diente dro ro/⌀/distancia al centro dientes corte B B B
alternativo
mm fino mm mm mm
216 83,78 30 2/7/42 60 2,8 D
250 93,51 30 2/7/42 y 2/9/46 y 2/10/60 60 3,2
300 128,91 30 2/7/42 y 2/9/46 y 2/10/60 72 3,2
350 140,71 30 2/7/42 y 2/9/46 y 2/10/60 84 3,5 58 4055
Aplicación: Hoja de sierra circular universal de alta duración, silenciosa, insensible a los clavos. Para
todas las clases de madera y materiales problemáticos en el sector de la construcción,
también para perfiles de aluminio.
⌀ hoja D 51S 58 4075 ⌀ del tala- Agujeros de arrastre núme- Cantidad de Anchura de
Hoja de sierra circular, madera, diente dro ro/⌀/distancia al centro dientes corte B B B
alternativo
mm universal mm mm mm D
160 56,64 30 – 24 2,8
190 64,46 30 2/7/42 30 2,8 B B
210 64,46 ■ 30 – 34 2,8
230 73,61 30 2/7/42 y 2/10/154 34 2,8
250 85,55 30 2/7/42 y 2/9/46 y 2/10/60 42 3 D
300 105,31 30 2/7/42 y 2/9/46 y 2/10/60 48 3,2
350 113,57 30 2/7/42 y 2/9/46 y 2/10/60 54 3,2
58 4075
Tam. 136; 160 – Con taladro de asiento ⌀ 20 mm.
Aplicación: Hoja de sierra circular universal para cortar los materiales más diversos, tales como
pletinas y ángulos de hierro, aluminio y otros metales no férricos. Diente plano con bisel
hasta ⌀ 250 mm, diente alterno con bisel a partir de ⌀ 300 mm.
⌀ hoja D 51S 58 4095 ⌀ del tala- Agujeros de arrastre núme- Cantidad de Anchura de
Hoja de sierra circular, metal, diente dro ro/⌀/distancia al centro dientes corte B
alterno con bisel
mm universal mm mm mm
136 73,61 20 – 30 1,6 5°
160 89,97 20 2/6/32 42 2 13°
190 99,41 30 2/7/42 48 2,2
216 108,56 30 2/7/42 54 2,2
230 112,69 30 – 54 2,2
2/10/60 y 2/11/63 y 2/12/64 y
250 124,49 30 54 2,2
2/7/42 5°
2/10/60 y 2/11/63 y 2/12/64 y 13°
300 150,45 30 60 2,4
2/7/42 58 4095
2/10/60 y 2/11/63 y 2/12/64 y
350 190,27 30 80 2,4
2/7/42
426
