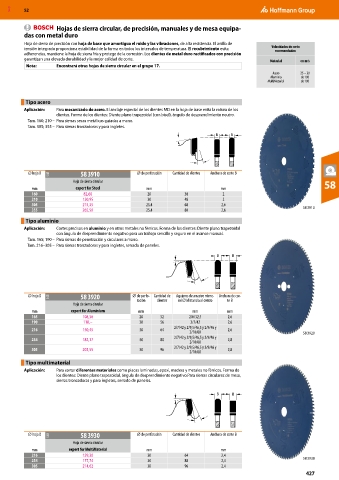

Page 1565 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

MXD 52

Hojas de sierra circular, de precisión, manuales y de mesa equipa-
das con metal duro
Hoja de sierra de precisión con hoja de base que amortigua el ruido y las vibraciones, de alta resistencia. El anillo de
tensión integrado proporciona estabilidad de la forma en todos los intervalos de temperatura. El recubrimiento evita Velocidades de corte
recomendadas:
adherencias, mantiene la hoja de sierra fría y protege de la corrosión. Los dientes de metal duro rectificados con precisión
garantizan una elevada durabilidad y la mejor calidad de corte. Material en m/s
Nota: Encontrará otras hojas de sierra circular en el grupo 17.
Acero 25 – 30
Aluminio de 100
MultiMaterial de 100

Tipo acero
Aplicación: Para mecanizado de acero. El anclaje especial de los dientes MD en la hoja de base evita la rotura de los
dientes. Forma de los dientes: Diente plano trapezoidal (con bisel), ángulo de desprendimiento neutro.
Tam. 160; 210 – Para sierras secas metálicas guiadas a mano.
Tam. 305; 355 – Para sierras tronzadoras y para ingletes.

⌀ hoja D 54B 58 3910 ⌀ de perforación Cantidad de dientes Anchura de corte B
Hoja de sierra circular 58
mm expert for Steel mm mm
160 82,60 20 30 2
210 120,95 30 48 2
305 215,35 25,4 60 2,6 58 3910
355 265,50 25,4 80 2,6
Tipo aluminio
Aplicación: Cortes precisos en aluminio y en otros metales no férricos. Forma de los dientes: Diente plano trapezoidal
con ángulo de desprendimiento negativo para un trabajo sencillo y seguro en el avance manual.
Tam. 165; 190 – Para sierras de penetración y circulares a mano.
Tam. 216–305 – Para sierras tronzadoras y para ingletes, serrado de paneles.

⌀ hoja D 54B 58 3920 ⌀ de perfo- Cantidad de Agujeros de arrastre núme- Anchura de cor-
Hoja de sierra circular ración dientes ro/⌀/distancia al centro te B
mm expert for Aluminium mm mm mm
165 108,56 20 52 2/6/32,5 2,6
190 118,– 30 56 2/7/42 2,6
2/7/42 y 2/9,5/46,5 y 2/9/46 y
216 150,45 30 64 2,6
2/10/60 58 3920
2/7/42 y 2/9,5/46,5 y 2/9/46 y
254 182,17 30 80 2,8
2/10/60
2/7/42 y 2/9,5/46,5 y 2/9/46 y
305 203,55 30 96 2,8
2/10/60
Tipo multimaterial
Aplicación: Para cortar diferentes materiales como placas laminadas, epoxi, madera y metales no férricos. Forma de
los dientes: Diente plano trapezoidal, ángulo de desprendimiento negativo.Para sierras circulares de mesa,
sierras tronzadoras y para ingletes, serrado de paneles.

⌀ hoja D 54B 58 3930 ⌀ de perforación Cantidad de dientes Anchura de corte B
Hoja de sierra circular
mm expert for MultiMaterial mm mm
216 159,30 30 64 2,4
254 177,74 30 80 2,4 58 3930
305 214,62 30 96 2,4
427
