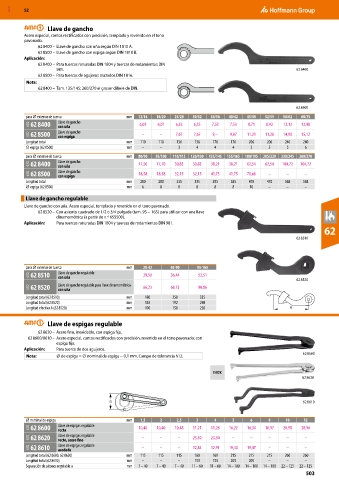

MXD 52

Llave de gancho
Acero especial, cantos rectificados con precisión, templado y revenido en el tono
pavonado.
62 8400 – Llave de gancho con uña según DIN 1810 A.
62 8500 – Llave de gancho con espiga según DIN 1810 B.
Aplicación:
62 8400 – Para tuercas ranuradas DIN 1804 y tuercas de rodamientos DIN
981. 62 8400
62 8500 – Para tuercas de agujeros cruzados DIN 1816.
Nota:
62 8400 – Tam. 135/145; 260/270 el grosor difiere de DIN.

62 8500
para ⌀ exterior de tuerca mm 12/14 16/20 25/28 30/32 34/36 40/42 45/50 52/55 58/62 68/75
63Q 62 8400 Llave de gancho 6,01 6,01 6,32 6,35 7,53 7,53 8,71 8,92 13,13 12,98
con uña
63Q 62 8500 Llave de gancho – – 7,67 7,67 9,– 9,07 11,21 11,28 14,90 15,12
con espiga
Longitud total mm 110 110 136 136 170 170 206 206 240 240
⌀ espiga (62 8500) mm – – 3 4 4 4 5 5 5 6
para ⌀ exterior de tuerca mm 80/90 95/100 110/115 120/130 135/145 155/165 180/195 205/220 230/245 260/270
63Q 62 8400 Llave de gancho 17,56 17,70 30,83 30,83 38,21 38,21 62,54 62,54 104,72 104,72
con uña
63Q 62 8500 Llave de gancho 18,58 18,58 32,15 32,15 41,75 41,75 70,66 – – –
con espiga
Longitud total mm 280 280 335 335 385 385 470 470 568 568
⌀ espiga (62 8500) mm 6 8 8 8 8 8 10 – – –
Llave de gancho regulable
Llave de gancho con uña. Acero especial, templado y revenido en el tono pavonado.
62 8520 – Con asiento cuadrado de 1/2 o 3/4 pulgada (tam. 95 − 165) para utilizar con una llave
dinamométrica (a partir de n.º 655500).
Aplicación: Para tuercas ranuradas DIN 1804 y tuercas de rodamientos DIN 981.
62

62 8510

para ⌀ exterior de tuerca mm 20-42 45-90 95-165
63Q 62 8510 Llave de gancho regulable 29,50 36,44 52,51
con uña
62 8520
63Q 62 8520 Llave de gancho regulable para llave dinamométrica 66,23 68,73 90,86
con uña
Longitud total (62 8510) mm 180 250 335
Longitud total (62 8520) mm 135 192 298
Longitud efectiva A (62 8520) mm 100 150 220 A

Llave de espigas regulable
62 8620 – Acero fino, inoxidable, con espiga fija.
62 8600/8610 – Acero especial, cantos rectificados con precisión, revenido en el tono pavonado; con
espiga fija.
Aplicación: Para tuerca de dos agujeros.
62 8600
Nota: ⌀ de espiga = ⌀ nominal de espiga − 0,1 mm. Campo de tolerancia h12.

INOX
62 8620

a 62 8610

⌀ nominal de espiga mm 1,5 2 2,5 3 4 5 6 8 10 12
63Q 62 8600 Llave de espigas regulable 10,40 10,40 10,48 11,21 11,28 16,22 16,30 16,97 28,98 28,98
recta
63Q 62 8620 Llave de espigas regulable – – – 23,30 23,30 – – – – –
recto, acero fino
63Q 62 8610 Llave de espigas regulable – – – 12,84 12,91 19,40 19,47 – – –
acodada
Longitud total (62 8600, 62 8620) mm 115 115 115 160 160 215 215 215 260 260
Longitud total (62 8610) mm – – – 153 153 205 205 – – –
Separación de pitones regulable a mm 7 – 40 7 – 40 7 – 40 11 – 60 11 – 60 14 – 100 14 – 100 14 – 100 22 – 125 22 – 125
503
