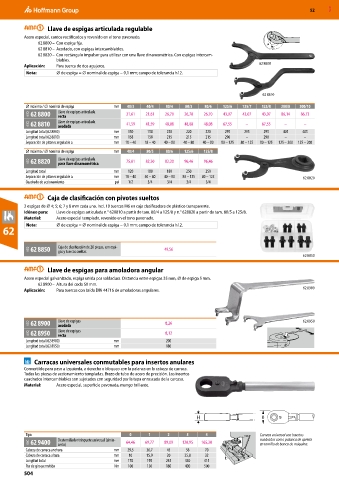

52 MXD

Llave de espigas articulada regulable
Acero especial, cantos rectificados y revenido en el tono pavonado.
62 8800 – Con espiga fija. a
62 8810 – Acodado, con espigas intercambiables.
62 8820 – Con rectángulo impulsor para utilizar con una llave dinamométrica. Con espigas intercam-
biables.
Aplicación: Para tuerca de dos agujeros. 62 8800
Nota: ⌀ de espiga = ⌀ nominal de espiga − 0,1 mm; campo de tolerancia h12.

62 8810

⌀ máximo / ⌀ nominal de espiga mm 40/3 40/4 80/4 80/5 80/6 125/6 125/7 125/8 200/8 200/10
63Q 62 8800 Llave de espigas articulada 21,61 21,61 26,70 26,70 26,70 43,07 43,07 43,07 86,14 86,73
recta
63Q 62 8810 Llave de espigas articulada 41,59 41,59 48,08 48,08 48,08 67,55 – 67,55 – –
acodada
Longitud total (62 8800) mm 150 150 220 220 220 295 295 295 405 405
Longitud total (62 8810) mm 158 158 215 215 215 290 – 290 – –
Separación de pitones regulable a mm 18 – 40 18 – 40 40 – 80 40 – 80 40 – 80 80 – 125 80 – 125 80 – 125 125 – 200 125 – 200
⌀ máximo / ⌀ nominal de espiga mm 40/4 80/5 80/6 125/6 125/8
63Q 62 8820 Llave de espigas articulada 75,81 82,30 82,30 96,46 96,46
para llave dinamométrica
Longitud total mm 120 180 180 250 250
Separación de pitones regulable a mm 18 – 40 40 – 80 40 – 80 80 – 125 80 – 125 62 8820
Cuadrado de accionamiento pul 1/2 3/4 3/4 3/4 3/4

Caja de clasificación con pivotes sueltos

2 espigas de ⌀ 4; 5; 6; 7 y 8 mm cada una. Incl. 10 tuercas M6 en caja clasificadora de plástico transparente.
Idóneo para: Llave de espigas articulada n.° 628810 a partir de tam. 80/4 a 125/8 y n.° 628820 a partir de tam. 80/5 a 125/8.
Material: Acero especial templado, revenido en el tono pavonado.
Nota: ⌀ de espiga = ⌀ nominal de espiga − 0,1 mm; campo de tolerancia h12.
62

63Q 62 8850 Caja de clasificación de 20 piezas, con espi- 49,56
gas y tuercas sueltas
62 8850
Llave de espigas para amoladora angular
Acero especial galvanizado, espiga unida por soldadura. Distancia entre espigas 35 mm, ⌀ de espiga 5 mm.
62 8900 – Altura del codo 50 mm.
Aplicación: Para tuercas con brida DIN 44716 de amoladoras angulares. 62 8900

63Q 62 8900 Llave de espigas 8,26 62 8950
acodada
63Q 62 8950 Llave de espigas 8,12
recta
Longitud total (62 8900) mm 200
Longitud total (62 8950) mm 180

Carracas universales conmutables para insertos anulares
Convertible para paso a izquierda, a derecha o bloqueo con la palanca en la cabeza de carraca.
Todas las piezas de accionamiento templadas. Brazo de tubo de acero de precisión. Los insertos
cuadrados intercambiables son sujetados con seguridad por la tapa enroscada de la carcasa.
Material: Acero especial, superficie pavonada, mango brillante.

H B

Tipo 0 1 2 3 4 Carraca universal con insertos
66C 62 9400 Destornillador trinquete universal (sin in- 64,46 69,77 89,09 120,95 165,20 cuadrados como palanca de apriete
serto)
en tornillo de banco de máquina.
Cabeza de carraca anchura mm 29,5 36,7 45 56 70
Cabeza de carraca altura mm 10 15,9 20 25,8 32
Longitud total mm 170 195 245 330 415
Par de giro permitido Nm 100 130 180 400 500
