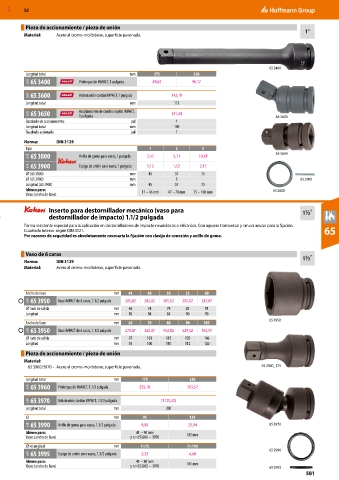

MXD 52

Pieza de accionamiento / pieza de unión
Material: Acero al cromo-molibdeno, superficie pavonada.

65 3400
Longitud total mm 175 330
62D 65 3400 Prolongación IMPACT, 1 pulgada 69,62 96,17

62D 65 3600 Articulación cardán IMPACT, 1 pulgada 142,19
Longitud total mm 113
62D 65 3650 Acoplamiento de cambio rápido IMPACT, 121,24 65 3600
1 pulgada
Cuadrado de accionamiento pul 1
Longitud total mm 100
Cuadrado accionado pul 1
Norma: DIN 3129
Tipo 1 2 3
63R 65 3800 Anillo de goma para vasos, 1 pulgada 2,47 5,71 10,18 65 3650
63R 65 3900 Espiga de unión para vasos, 1 pulgada 1,12 1,52 2,17
⌀ (65 3800) mm 45 57 75
⌀ (65 3900) mm 5 65 3900
Longitud (65 3900) mm 45 57 75
Idóneo para: 17 – 46 mm 47 – 70 mm 75 – 100 mm 65 3800
Vasos (ancho de llave)

Inserto para destornillador mecánico (vaso para
destornillador de impacto) 1.1/2 pulgada
Forma resistente especial para la aplicación en destornilladores de impacto neumáticos o eléctricos. Con agujero transversal y ranura anular para la fijación.
Cuadrado interior según DIN 3121. 65
Por razones de seguridad es absolutamente necesaria la fijación con clavija de conexión y anillo de goma.

Vaso de 6 caras
Norma: DIN 3129
Material: Acero al cromo-molibdeno, superficie pavonada.

Ancho de llave mm 41 46 50 55 60
63R 65 3950 Vaso IMPACT de 6 caras, 1.1/2 pulgada 205,02 205,02 205,02 205,02 247,07
⌀ lado de salida mm 68 74 79 85 91
Longitud mm 80 84 84 90 90
65 3950
Ancho de llave mm 65 70 80 90 105
63R 65 3950 Vaso IMPACT de 6 caras, 1.1/2 pulgada 272,87 320,07 452,82 529,52 703,57
⌀ lado de salida mm 97 103 115 128 146
Longitud mm 95 100 110 112 120
Pieza de accionamiento / pieza de unión
Material:
65 3960/3970 – Acero al cromo-molibdeno, superficie pavonada. 65 3960_175

Longitud total mm 175 330
63R 65 3960 Prolongación IMPACT, 1.1/2 pulgada 525,10 703,57

63R 65 3970 Articulación cardán IMPACT, 1.1/2 pulgada (1125,42)
Longitud total mm 200
⌀ mm 95 134
63R 65 3990 Anillo de goma para vasos, 1.1/2 pulgada 9,96 22,94 65 3970
Idóneo para: 41 − 90 mm 105 mm
Vasos (ancho de llave) y n.º 653960 − 3970
⌀×Longitud mm 7×75 7×110 65 3990
63R 65 3995 Espiga de unión para vasos, 1,1/2 pulgada 2,23 4,60
Idóneo para: 41 − 90 mm 105 mm
Vasos (ancho de llave) y n.º 653960 − 3970 65 3995
581
