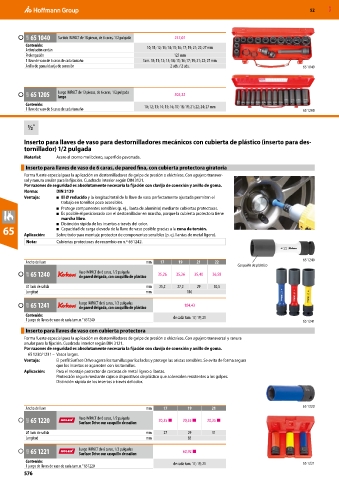

Page 1714 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

52 MXD

63R 65 1040 Surtido IMPACT de 18 piezas, de 6 caras, 1/2 pulgada 247,07
Contenido: 10; 11; 12; 13; 14; 15; 16; 17; 19; 21; 22; 27 mm
Articulación cardán
Prolongación 125 mm
1 llave de vaso de 6 caras de cada tamaño Tam. 10; 11; 12; 13; 14; 15; 16; 17; 19; 21; 22; 27 mm
Anillo de goma/clavija de conexión 2 uds. / 2 uds. 65 1040

63R 65 1205 Juego IMPACT de 13 piezas, de 6 caras, 1/2 pulgada 305,32
largo
Contenido: 10; 12; 13; 14; 15; 16; 17; 18; 19; 21; 22; 24; 27 mm
1 llave de vaso de 6 caras de cada tamaño 65 1205

Inserto para llaves de vaso para destornilladores mecánicos con cubierta de plástico (inserto para des-
tornillador) 1/2 pulgada
Material: Acero al cromo molibdeno, superficie pavonada.
Inserto para llaves de vaso de 6 caras, de pared fina, con cubierta protectora giratoria
Forma fuerte especial para la aplicación en destornilladores de golpe de presión o eléctricos. Con agujero transver-
sal y ranura anular para la fijación. Cuadrado interior según DIN 3121.
Por razones de seguridad es absolutamente necesaria la fijación con clavija de conexión y anillo de goma.
Norma: DIN 3129
Ventaja: ■ El ⌀ reducido y la longitud total de la llave de vaso perfectamente ajustada permiten el
trabajo en tornillos poco accesibles.
■ Protege componentes sensibles (p. ej., llanta de aluminio) mediante cubiertas protectoras.
■ Es posible el posicionado con el destornillador en marcha, porque la cubierta protectora tiene
marcha libre.
■ Distinción rápida de los insertos a través del color.
65 Aplicación: ■ Capacidad de carga elevada de la llave de vaso posible gracias a la zona de torsión.
Sobre todo para montaje protector de componentes sensibles (p. ej. llantas de metal ligero).
Nota: Cubiertas protectoras de recambio en n.º 651242.

Ancho de llave mm 17 19 21 22 65 1240
Casquillo de plástico
63R 65 1240 Vaso IMPACT de 6 caras, 1/2 pulgada 35,26 35,26 35,40 36,58
de pared delgada, con casquillo de plástico
⌀ lado de salida mm 25,2 27,2 29 30,5
Longitud mm 110

63R 65 1241 Juego IMPACT de 6 caras, 1/2 pulgadas 104,43
de pared delgada, con casquillo de plástico
Contenido: de cada tam. 17; 19; 21
1 juego de llaves de vaso de cada tam. n.° 651240 65 1241
Inserto para llaves de vaso con cubierta protectora
Forma fuerte especial para la aplicación en destornilladores de golpe de presión o eléctricos. Con agujero transversal y ranura
anular para la fijación. Cuadrado interior según DIN 3121.
Por razones de seguridad es absolutamente necesaria la fijación con clavija de conexión y anillo de goma.
65 1230/1231 – Vasos largos.
Ventaja: El perfil Surface Drive agarra los tornillos por los lados y protege las aristas sensibles. Se evita de forma segura
que los insertos se agarroten con los tornillos.
Aplicación: Para el montaje protector de carcasas de metal ligero o llantas.
Protección segura mediante cajas o dispositivos de plástico que sobresalen resistentes a los golpes.
Distinción rápida de los insertos a través del color.

Ancho de llave mm 17 19 21 65 1220

62D 65 1220 Vaso IMPACT de 6 caras, 1/2 pulgada 20,35 ■ 20,35 ■ 20,35 ■
Surface Drive con casquillo de nailon
⌀ lado de salida mm 27 29 31
Longitud mm 85
62D 65 1221 Juego IMPACT de 6 caras, 1/2 pulgadas 60,92 ■
Surface Drive con casquillo de nailon
Contenido: de cada tam. 17; 19; 21 65 1221
1 juego de llaves de vaso de cada tam. n.° 651220
576
