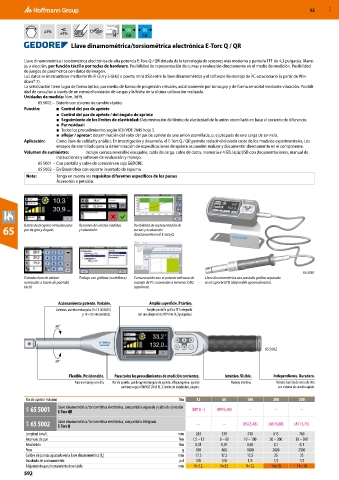

Llave dinamométrica/torsiométrica electrónica E-Torc Q / QR

Llave dinamométrica / torsiométrica electrónica de alta potencia E-Torc Q / QR dotada de la tecnología de sensores más moderna y pantalla TFT de 4,3 pulgadas. Mane-
jo, a elección, por función táctil o por teclas de hardware. Posibilidad de representación de curvas y evaluación directamente en el medio de medición. Posibilidad
de juegos de parámetros con datos de imagen.
Los datos se intercambian mediante Wi-Fi (2,4 y 5 GHz) o puerto mini USB entre la llave dinamométrica y el software de manejo de PC estacionario (a partir de Win-
dows® 7).
La señalización tiene lugar de forma óptica, por medio de barras de progresión virtuales, acústicamente por tonos pip y de forma sensorial mediante vibración. Posibili-
dad de consultar a través de un menú el contador de cargas y la fecha de la última calibración realizada.
Unidades de medida: N·m, lbf·ft.
65 5002 – Batería con sistema de cambio rápido.
Función: ■ Control del par de apriete
■ Control del par de apriete / del ángulo de apriete
■ Seguimiento de los límites de elasticidad: Determinación del límite de elasticidad de la unión atornillada en base al cociente de diferencia.
■ Par residual:
■ Todos los procedimientos según VDI/VDE 2645 hoja 3.
■ aflojar / apretar: determinación del valor del par de apriete de una unión atornillada, p. ej.después de una carga de servicio.
Aplicación: Como llave de calidad y análisis. En investigación y desarrollo, el E-Torc Q / QR permite reducir el elevado coste de los modelos experimentales. Los
ensayos de atornillado para la determinación de especificaciones de apriete se pueden realizar y documentar directamente en el componente.
Volumen de suministro: Incluye carraca reversible encajable, cable de carga, cable de datos, memoria e 4 GB, lápiz USB con documentaciones, manual de
instrucciones y software de evaluación y manejo.
65 5001 – Con pantalla y cable de conexión en caja GEDORE.
65 5002 – En Quadrobox con soporte insertado de espuma.
Nota: Tenga en cuenta los requisitos diferentes específicos de los países
Accesorios a petición.

65 Barras de progreso virtuales para Resumen de valores medidos Posibilidad de representación de
curvas y evaluación
par de giro y ángulo.
y valoración.
directamente en el E-torq Q.

65 5001
Entrada clara de valores Trabajo con gráficos (workflows). Comunicación con el potente software de Llave dinamométrica con pantalla gráfica separada
nominales a través de pantalla manejo de PC o conexión a sistemas CAQ en el soporte ETQ (disponible opcionalmente).
táctil. (opcional).

Accionamiento potente. Variable. Amplia superficie. Práctico.
Asientos: asiento rectangular 9×12 (655001) Amplia pantalla gráfica TFT integrada
y 14×18 mm (655002). con una diagonal de 109 mm (4,3 pulgadas).

60˚

65 5002

60˚

Flexible. Posicionable. Para todos los procedimientos de medición corrientes. Intuitivo. Visible. Independiente. Duradero.
Para un manejo sencillo. Par de apriete, par de apriete/ángulo de apriete, aflojar/apretar, apriete Manejo intuitivo. Potente batería de iones de litio
continuo según VDI/VDE 2645 BL 3, límite de elasticidad, ángulo. con sistema de cambio rápido.

Par de apriete máximo Nm 12 60 100 200 300
60N 65 5001 Llave dinamométrica/torsiométrica electrónica, con pantalla separada y cable de conexión (8819,–) (8913,40) – – –
E-Torc QR
60N 65 5002 Llave dinamométrica/torsiométrica electrónica, con pantalla integrada – – (8525,48) (8619,88) (8715,75)
E-Torc Q
Longitud total L mm 263 339 510 615 760
Intervalo de par Nm 1,5 – 12 6 – 60 10 – 100 20 – 200 30 – 300
Resolución Nm 0,01 0,01 0,05 0,1 0,1
Peso g 500 600 1800 2000 2300
Calibre de puntas ajustado en la llave dinamométrica [l ] mm 17,5 17,5 17,5 25 25
2
Cuadrado de accionamiento pul 3/8 3/8 1/2 1/2 1/2
Alojamiento para herramienta insertable mm 9×12 9×12 9×12 14×18 14×18
