MXD 52

±1% ±1% O3 O5
RS232C Cal Cal

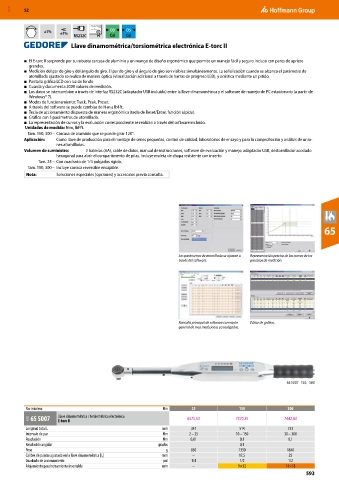

Llave dinamométrica/torsiométrica electrónica E-torc II

■ El E-torc II sorprende por su robusta carcasa de aluminio y un mango de diseño ergonómico que permite un manejo fácil y seguro incluso con pares de apriete
grandes.
■ Medición del par de giro y del ángulo de giro. El par de giro y el ángulo de giro son visibles simultáneamente. La señalización cuando se alcanza el parámetro de
atornillado ajustado se realiza de manera óptica (visualización adicional a través de barras de progreso LED), y acústica mediante un pitido.
■ Pantalla gráfica LCD con luz de fondo
■ Guarda y documenta 2000 valores de medición.
■ Los datos se intercambian a través de interfaz RS232C (adaptador USB incluido) entre la llave dinamométrica y el software de manejo de PC estacionario (a partir de
Windows® 7).
■ Modos de funcionamiento: Track, Peak, Preset.
■ A través del software se puede cambiar de N·m a lbf·ft.
■ Tecla de accionamiento dispuesta de manera ergonómica (tecla de Reset/Enter, función rápida).
■ Gráfico con 5 parámetros de atornillado.
■ La representación de curvas y la evaluación correspondiente se realizan a través del software incluido.
Unidades de medida: N·m, lbf·ft.
Tam. 150; 300 – Carcasa de aluminio que se puede girar 120°.
Aplicación: Como llave de producción para el montaje de series pequeñas, control de calidad, laboratorios de ensayo y para la comprobación y análisis de unio-
nes atornilladas.
Volumen de suministro: 2 baterías (AA), cable de datos, manual de instrucciones, software de evaluación y manejo, adaptador USB, destornillador acodado
hexagonal para abrir el compartimento de pilas. Incluye maleta de chapa resistente con inserto.
Tam. 25 – Con cuadrado de 1/4 pulgadas rígido.
Tam. 150; 300 – Incluye carraca reversible encajable.
Nota: Soluciones especiales (opciones) y accesorios previa consulta.

65

Los parámetros de atornillado se ajustan a Representación precisa de las curvas de los
través del software. procesos de medición.

Pantalla principal de software con visión Editor de gráfico.
general de mas mediciones ya realizadas.

65 5007_150;_300

Par máximo Nm 25 150 300
61D 65 5007 Llave dinamométrica / torsiométrica electrónica 6575,53 7370,55 7442,83
E-torc II
Longitud total L mm 347 514 753
Intervalo de par Nm 2 – 25 10 – 150 30 – 300
Resolución Nm 0,01 0,1 0,1
Resolución angular grados 0,1
Peso g 850 1330 1840
Calibre de puntas ajustado en la llave dinamométrica [l ] mm – 17,5 25
2
Cuadrado de accionamiento pul 1/4 1/2 1/2
Alojamiento para herramienta insertable mm – 9×12 14×18
593
