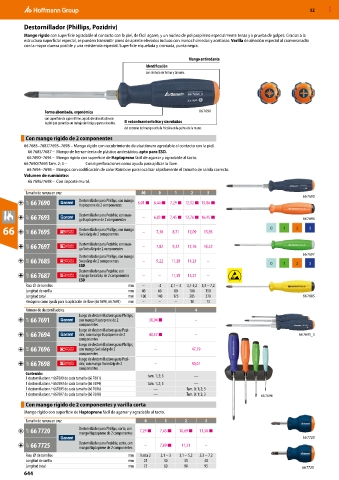

Page 1782 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

52 MXD

Destornillador (Phillips, Pozidriv)
Mango rígido con superficie agradable al contacto con la piel, de fácil agarre, y un núcleo de polipropileno especialmente tenaz y a prueba de golpes. Gracias a la
estructura superficial especial, se pueden transmitir pares de apriete elevados incluso con manos húmedas y aceitosas. Varilla de aleación especial al cromovanadio
con la mayor dureza posible y una resistencia especial. Superficie niquelada y cromada, punta negra.
Mango antirodante
Identificación
con símbolo de forma y tamaño.

Forma abombada, ergonómica 66 7690
con superficie de agarre firme, agradable al contacto con
la piel que garantiza un trabajo sin fatiga y pares elevados. El redondeamiento liso y sin rebabas
del extremo del mango evita la fricción en la palma de la mano.
Con mango rígido de 2 componentes
66 7685–7687/7695–7698 – Mango rígido con recubrimiento de elastómero agradable al contacto con la piel.
66 7685/7687 – Mango de herramienta de plástico antiestático, apto para ESD.
66 7690–7694 – Mango rígido con superficie de Haptoprene fácil de agarrar y agradable al tacto.
66 7690/7693 Tam. 2; 3 – Con 6 perforaciones como ayuda para aplicar la llave.
66 7695–7698 – Mangos con codificación de color Rainbow para localizar rápidamente el tamaño de salida correcto.
Volumen de suministro:
66 7696/7698 – Con soporte mural.

Tamaño de ranura en cruz 00 0 1 2 3
66 7690
61F 66 7690 Destornillador para Phillips, con mango 6,01 ■ 6,44 ■ 7,29 ■ 12,02 ■ 15,86 ■
Haptoprene de 2 componentes
61F 66 7693 Destornillador para Pozidriv, con man- – 6,83 ■ 7,45 ■ 12,76 ■ 16,45 ■ 66 7695
go Haptoprene de 2 componentes
66 63E 66 7695 Destornillador para Phillips, con mango – 7,30 8,71 12,09 15,93
SwissGrip de 2 componentes

63E 66 7697 Destornillador para Pozidriv, con man- – 7,82 9,22 12,76 16,52
go SwissGrip de 2 componentes
Destornillador para Phillips, con mango 66 7697
63E 66 7685 SwissGrip de 2 componentes – 9,22 11,28 14,23 –
ESD
Destornillador para Pozidriv, con
63E 66 7687 mango SwissGrip de 2 componentes – – 11,58 15,27 –
ESD
Para ⌀ de tornillos mm – -2 2,1 − 3 3,1-5,2 5,3 − 7,2
Longitud de varilla mm 40 60 80 100 150
Longitud total mm 100 140 175 205 270 66 7685
Hexágono como ayuda para la aplicación de llave (66 7690, 66 7693) mm – – – 10 13
Número de destornilladores 3 4
Juego de destornilladores para Phillips,
61F 66 7691 con mango Haptoprene de 2 38,94 ■ –
componentes
Juego de destornilladores para Pozi-
61F 66 7694 driv, con mango Haptoprene de 2 40,57 ■ – 66 7691_3
componentes
Juego de destornilladores para Phillips,
63E 66 7696 con mango SwissGrip de 2 – 47,79
componentes
Juego de destornilladores para Pozi-
63E 66 7698 driv, con mango SwissGrip de 2 – 50,01
componentes
Contenido: tam. 1; 2; 3 —
1 destornillador n.º 667690 de cada tamaño (66 7691)
1 destornillador n.º 667693 de cada tamaño (66 7694) tam. 1; 2; 3 —
1 destornillador n.º 667695 de cada tamaño (66 7696) — Tam. 0; 1; 2; 3
1 destornillador n.º 667697 de cada tamaño (66 7698) — Tam. 0; 1; 2; 3 66 7696
Con mango rígido de 2 componentes y varilla corta
Mango rígido con superficie de Haptoprene fácil de agarrar y agradable al tacto.
Tamaño de ranura en cruz 0 1 2 3
61F 66 7720 Destornillador para Phillips, corto, con 7,29 ■ 7,45 ■ 10,69 ■ 11,58 ■
mango Haptoprene de 2 componentes
66 7720
61F 66 7725 Destornillador para Pozidriv, corto, con – 7,89 ■ 11,21 –
mango Haptoprene de 2 componentes
Para ⌀ de tornillos mm hasta 2 2,1 − 3 3,1 − 5,2 5,3 − 7,2
Longitud de varilla mm 25 30 35 40
Longitud total mm 75 80 90 95 66 7725
644
