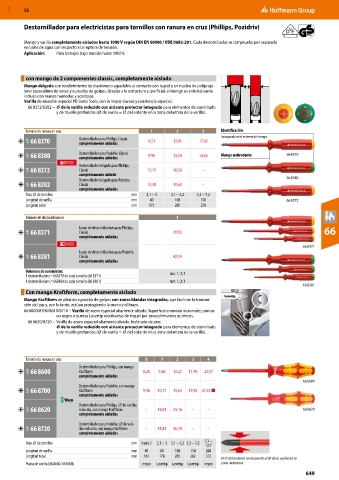

Page 1787 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

MXD 52

Destornillador para electricistas para tornillos con ranura en cruz (Phillips, Pozidriv)

Mango y varilla completamente aislados hasta 1000 V según DIN EN 60900 / VDE 0682-201. Cada destornillador se comprueba por separado
en baño de agua con respecto a la ruptura de tensión.
Aplicación: Para trabajos bajo tensión hasta 1000 V.

con mango de 2 componentes classic, completamente aislado
Mango delgado con recubrimiento de elastómero agradable al contacto con la piel y un núcleo de polipropi-
leno especialmente tenaz y a prueba de golpes. Gracias a la estructura superficial, el mango es antideslizante
incluso con manos húmedas y aceitosas.
Varilla de aleación especial PB Swiss Tools, con la mayor dureza y resistencia especial.
66 8372/8382 – ⌀ de la varilla reducido con aislante protector integrado para elementos de atornillado
y de muelle profundos (⌀ de varilla = ⌀ del aislante en la zona delantera de la varilla).

Tamaño de ranura en cruz 1 2 3 Identificación
63E 66 8370 Destornillador para Phillips, Classic 9,51 12,91 17,92 incorporada en el extremo del mango.
completamente aisladas

63E 66 8380 Destornillador para Pozidriv, Classic 9,96 13,50 18,66 Mango antirodante 66 8370
completamente aisladas
Destornillador delgado para Phillips,
63E 66 8372 Classic 13,79 18,58 –
completamente aislado
Destornillador delgado para Pozidriv, 66 8380
63E 66 8382 Classic 14,38 19,62 –
completamente aisladas
Para ⌀ de tornillos mm 2,1 − 3 3,1 − 5,2 5,3 − 7,2
Longitud de varilla mm 80 100 150 66 8372
Longitud total mm 175 205 270

Número de destornilladores 3
Juego de destornilladores para Phillips,
63E 66 8371 Classic 39,82 66
completamente aisladas

66 8371
Juego de destornilladores para Pozidriv,
63E 66 8381 Classic 42,04
completamente aisladas
Volumen de suministro: tam. 1; 2; 3
1 destornillador n.º 668370 de cada tamaño (66 8371)
1 destornillador n.º 668380 de cada tamaño (66 8381) tam. 1; 2; 3
66 8381
Con mango Kraftform, completamente aislado
Mango Kraftform de plástico a prueba de golpes con zonas blandas integradas, que facilitan la transmi-
sión del par y, por lo tanto, actúan protegiendo la mano y el brazo.
66 8600/8700/8610/8710 – Varilla de acero especial altamente aleado. Superficie cromada nicromate, puntas
en negro o puntas Lasertip recubiertas de níquel por procedimientos químicos.
66 8620/8720 – Varilla de acero especial altamente aleado, fosfatado de cinc.
⌀ de la varilla reducido con aislante protector integrado para elementos de atornillado
y de muelle profundos (⌀ de varilla = ⌀ del aislante en la zona delantera de la varilla).

Tamaño de ranura en cruz 0 1 2 3 4
Destornillador para Phillips, con mango
63H 66 8600 Kraftform 8,26 9,66 13,27 17,40 23,97
completamente aisladas
66 8600
Destornillador para Pozidriv, con mango
63H 66 8700 Kraftform 9,96 10,77 15,63 19,92 25,52 ■
completamente aisladas
Destornillador para Phillips, ⌀ de varillas
63H 66 8620 reducido, con mango Kraftform – 16,81 23,16 – – 66 8620
completamente aisladas
Destornillador para Pozidriv, ⌀ de vari-
63H 66 8720 llas reducido, con mango Kraftform – 18,81 26,70 – –
completamente aisladas
7,3 −
Para ⌀ de tornillos mm hasta 2 2,1 − 3 3,1 − 5,2 5,3 − 7,2
12,7
Longitud de varilla mm 80 80 100 150 200
Longitud total mm 161 178 205 262 312
El ⌀ del aislante corresponde al ⌀ de la varilla en la
Punta de varilla (66 8600, 66 8700) negro Lasertip Lasertip Lasertip negro zona delantera.
649
