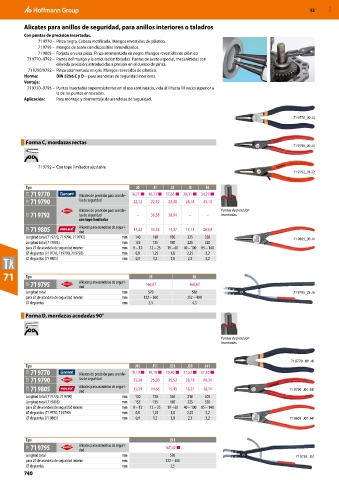

Page 1878 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

52 MXD

Alicates para anillos de seguridad, para anillos interiores o taladros
Con puntas de precisión insertadas.
71 9770 – Pinza negra. Cabeza rectificada. Mangos revestidos de plástico.
71 9795 – Mangos de acero con dispositivo inmovilizador.
71 9805 – Forjada en una pieza. Pinza atramentada en negro. Mangos revestidos de plástico.
71 9770–9792 – Partes del mango y la articulación forjadas. Puntas de acero especial, mecanizadas con
elevada precisión; introducidas a presión en el cuerpo de pinza.
71 9790/9792 – Pinza atramentada en gris. Mangos revestidos de plástico.
Norma: DIN 5256 C y D − para arandelas de seguridad interiores.
Ventaja:
71 9770–9795 – Puntas insertadas superresistentes en el uso continuado, vida útil hasta 10 veces superior a
la de las puntas enroscadas.
Aplicación: Para montaje y desmontaje de arandelas de seguridad.

71 9770_J0-J4

Forma C, mordazas rectas
71 9790_J0-J4

71 9792 – Con tope limitador ajustable.
71 9792_J1-J2

Tipo J0 J1 J2 J3 J4
71B 71 9770 Alicates de precisión para arande- 16,71 ■ 16,71 ■ 17,63 ■ 20,11 ■ 34,27 ■
73F 71 9790 las de seguridad 22,12 22,12 23,30 26,18 45,13
Alicates de precisión para arande- Puntas de precisión
73F 71 9792 las de seguridad – 36,58 38,94 – – insertadas.
con tope limitador
72B 71 9805 Alicates para arandelas de seguri- 14,23 13,52 14,37 17,13 26,69
dad
Longitud total (71 9770, 71 9790, 71 9792) mm 140 140 180 225 320 71 9805_J0-J4
Longitud total (71 9805) mm 135 135 180 225 320
para ⌀ de arandela de seguridad interior mm 8 – 13 12 – 25 19 – 60 40 – 100 85 – 140
⌀ de puntas (71 9770, 71 9790, 71 9792) mm 0,9 1,25 1,8 2,25 3,2
⌀ de puntas (71 9805) mm 0,9 1,3 1,8 2,3 3,2

71 Tipo J5 J6

73F 71 9795 Alicates para arandelas de seguri- 166,67 166,67
dad
Longitud total mm 570 580 71 9795_J5-J6
para ⌀ de arandela de seguridad interior mm 122 – 300 252 – 400
⌀ de puntas mm 3,5 4,5
Forma D, mordazas acodadas 90°

Puntas de precisión
insertadas.

71 9770_J01-41
Tipo J01 J11 J21 J31 J41
71B 71 9770 Alicates de precisión para arande- 19,19 ■ 19,19 ■ 19,40 ■ 21,52 ■ 37,10 ■
73F 71 9790 las de seguridad 25,30 25,30 25,52 28,18 48,24
72B 71 9805 Alicates para arandelas de seguri- 15,29 14,66 15,43 18,27 28,74 71 9790_J01-J41
dad
Longitud total (71 9770, 71 9790) mm 130 130 165 210 305
Longitud total (71 9805) mm 135 135 180 225 320
para ⌀ de arandela de seguridad interior mm 8 – 13 12 – 25 19 – 60 40 – 100 85 – 140
⌀ de puntas (71 9770, 71 9790) mm 0,9 1,25 1,8 2,25 3,2
⌀ de puntas (71 9805) mm 0,9 1,3 1,8 2,3 3,2 71 9805_J01-J41

Tipo J51
73F 71 9795 Alicates para arandelas de seguri- 167,42 ■
dad
Longitud total mm 590 71 9795_J51
para ⌀ de arandela de seguridad interior mm 122 – 300
⌀ de puntas mm 3,5
