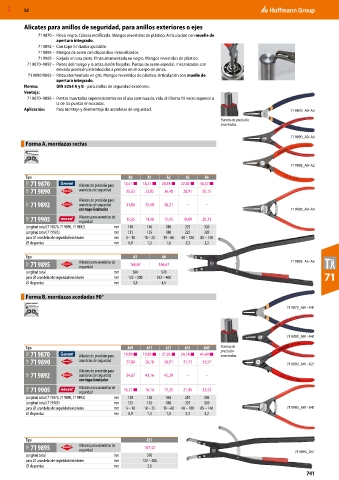

MXD 52

Alicates para anillos de seguridad, para anillos exteriores o ejes
71 9870 – Pinza negra. Cabeza rectificada. Mangos revestidos de plástico. Articulación con muelle de
apertura integrado.
71 9892 – Con tope limitador ajustable.
71 9895 – Mangos de acero con dispositivo inmovilizador.
71 9905 – Forjada en una pieza. Pinza atramentada en negro. Mangos revestidos de plástico.
71 9870–9892 – Partes del mango y la articulación forjadas. Puntas de acero especial, mecanizadas con
elevada precisión; introducidas a presión en el cuerpo de pinza.
71 9890/9892 – Pinza atramentada en gris. Mangos revestidos de plástico. Articulación con muelle de
apertura integrado.
Norma: DIN 5254 A y B - para anillos de seguridad exteriores.
Ventaja:
71 9870–9895 – Puntas insertadas superresistentes en el uso continuado, vida útil hasta 10 veces superior a
la de las puntas enroscadas.
Aplicación: Para montaje y desmontaje de arandelas de seguridad. 71 9870_A0–A4

Puntas de precisión
insertadas.

71 9890_A0–A4
Forma A, mordazas rectas

71 9892_A0–A2
Tipo A0 A1 A2 A3 A4
71B 71 9870 Alicates de precisión para 18,41 ■ 18,41 ■ 20,18 ■ 22,02 ■ 38,37 ■
73F 71 9890 arandelas de seguridad 25,52 23,82 26,48 28,91 50,15
Alicates de precisión para
73F 71 9892 arandelas de seguridad 31,86 35,40 38,21 – –
con tope limitador 71 9905_A0–A4

72B 71 9905 Alicates para arandelas de 15,65 14,58 15,65 18,69 29,31
seguridad
Longitud total (71 9870, 71 9890, 71 9892) mm 140 140 180 225 320
Longitud total (71 9905) mm 135 135 180 225 320
para ⌀ arandelas de seguridad exteriores mm 3 – 10 10 – 25 19 – 60 40 – 100 85 – 140
⌀ de puntas mm 0,9 1,3 1,8 2,3 3,2

Tipo A5 A6
73F 71 9895 Alicates para arandelas de 166,67 166,67 71 9895_A5–A6
seguridad
Longitud total mm 560 570
para ⌀ arandelas de seguridad exteriores mm 122 – 300 252 – 400 71
⌀ de puntas mm 3,5 4,5
Forma B, mordazas acodadas 90°

71 9870_A01–A41

71 9890_A01–A41

Tipo A01 A11 A21 A31 A41 Puntas de
precisión
71B 71 9870 Alicates de precisión para 19,89 ■ 19,89 ■ 21,95 ■ 24,14 ■ 41,49 ■ insertadas.
73F 71 9890 arandelas de seguridad 27,80 26,18 28,91 31,72 54,57 71 9892_A01–A21
Alicates de precisión para
73F 71 9892 arandelas de seguridad 34,67 41,16 45,29 – –
con tope limitador
72B 71 9905 Alicates para arandelas de 16,71 ■ 16,14 17,20 21,45 32,43
seguridad
Longitud total (71 9870, 71 9890, 71 9892) mm 130 130 165 210 305
Longitud total (71 9905) mm 135 135 180 225 320
para ⌀ arandelas de seguridad exteriores mm 3 – 10 10 – 25 19 – 60 40 – 100 85 – 140 71 9905_A01–A41
⌀ de puntas mm 0,9 1,3 1,8 2,3 3,2

Tipo A51
73F 71 9895 Alicates para arandelas de 167,42
seguridad
Longitud total mm 570 71 9895_A51
para ⌀ arandelas de seguridad exteriores mm 122 – 300
⌀ de puntas mm 3,5
741
