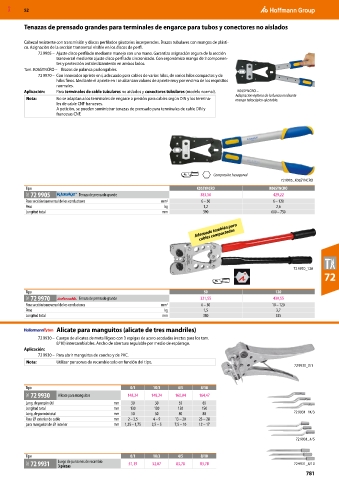

Page 1919 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

MXD 52

Tenazas de prensado grandes para terminales de engarce para tubos y conectores no aislados

Cabezal resistente con transmisión y discos perfilados giratorios incorporados. Brazos tubulares con mangos de plásti-
co. Asignación de la sección transversal visible en los discos de perfil.
72 9905 – Ajuste disco perfilado mediante manejo con una mano. Garantiza asignación segura de la sección
transversal mediante ajuste disco perfilado sincronizado. Con ergonómico mango de 2 componen-
tes y protección antideslizamiento en ambos lados.
Tam. K06SYNCRO – Brazos de palanca prolongables.
72 9970 – Con innovador apriete en i, adecuado para cables de varios hilos, de varios hilos compactos y de
hilos finos. Mediante el apriete en i se alcanzan valores de apriete muy por encima de los requisitos
normales.
Aplicación: Para terminales de cable tubulares no aislados y conectores tubulares (modelo normal). _K06SYNCRO –
Adaptación óptima de la fuerza mediante
Nota: No se adaptan a los terminales de engarce a presión para cables según DIN y los termina- mango telescópico ajustable.
les de cable CNF franceses.
A petición, se pueden suministrar tenazas de prensado para terminales de cable DIN y
francesas CNF.

Compresión hexagonal
72 9905_K06SYNCRO
Tipo K05SYNCRO K06SYNCRO
76C 72 9905 Tenaza de prensado grande 383,50 429,22
Para sección transversal de los conductores mm 2 6 – 50 6 – 120
Peso kg 1,2 2,6
Longitud total mm 390 600 – 750

Adecuado también para
cables compactados

72 9970_120
72

Tipo 50 120
76C 72 9970 Tenaza de prensado grande 321,55 439,55
Para sección transversal de los conductores mm 2 6 – 50 10 – 120
Peso kg 1,5 3,7
Longitud total mm 380 535

Alicate para manguitos (alicate de tres mandriles)
72 9930 – Cuerpo de alicates de metal ligero con 3 espigas de acero acodadas (rectas para los tam.
8/10) intercambiables. Ancho de abertura regulable por medio de espárrago.
Aplicación:
72 9930 – Para abrir manguitos de caucho y de PVC.
Nota: Utilizar punzones de recambio solo en función del tipo.
72 9930_0/1

Tipo 0/1 1K/3 4/5 8/10
76C 72 9930 Alicate para manguitos 148,24 148,24 160,04 164,47
Long. de punzón útil mm 30 30 55 65
Longitud total mm 130 130 150 150
Long. de punzón total mm 50 50 80 80 72 9931_1K/3
Para ⌀ exterior de cable mm 2 – 3,5 4 – 9 13 – 20 23 – 28
para manguitos de ⌀ interior mm 1,25 – 1,75 2,5 – 5 7,5 – 10 12 – 17

72 9931_4/5

Tipo 0/1 1K/3 4/5 8/10
76C 72 9931 Juego de punzones de recambio 51,19 52,07 83,78 83,78 72 9931_8/10
3 piezas
781
