52 MXD

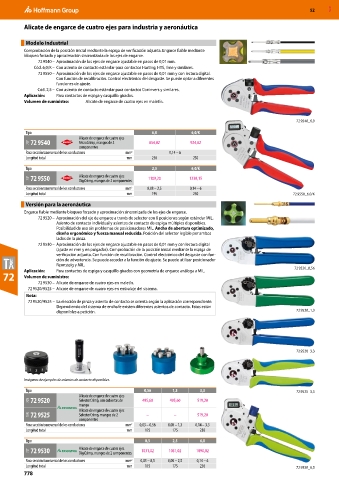

Alicate de engarce de cuatro ejes para industria y aeronáutica

Modelo industrial
Comprobación de la posición inicial mediante la espiga de verificación adjunta. Engarce fiable mediante
bloqueo forzado y aproximación sincronizada de los ejes de engarce.
72 9540 – Aproximación de los ejes de engarce ajustable en pasos de 0,01 mm.
Cód. 6,0/K – Con asiento de contacto estándar para contactos Harting, HTS, Ilme y similares.
72 9550 – Aproximación de los ejes de engarce ajustable en pasos de 0,01 mm y con lectura digital.
Con función de recalibración. Control electrónico del desgaste. Se puede optar a diferentes
funciones de ajuste.
Cód. 2,5 – Con asiento de contacto estándar para contactos Coninvers y similares.
Aplicación: Para contactos de espiga y casquillo girados.
Volumen de suministro: Alicate de engarce de cuatro ejes en maletín.

72 9540_6,0
Tipo 6,0 6,0/K
Alicate de engarce de cuatro ejes
73F 72 9540 MicroCrimp, mangos de 2 854,02 924,82
componentes
Para sección transversal de los conductores mm 2 0,14 – 6
Longitud total mm 250 230
Tipo 2,5 6,0/K

73F 72 9550 Alicate de engarce de cuatro ejes 1109,20 1230,15
DigiCrimp, mangos de 2 componentes
Para sección transversal de los conductores mm 2 0,08 – 2,5 0,14 – 6
Longitud total mm 195 250 72 9550_6,0/K
Versión para la aeronáutica
Engarce fiable mediante bloqueo forzado y aproximación sincronizada de los ejes de engarce.
72 9520 – Aproximación del eje de engarce a través de selector con 8 posiciones según estándar MIL.
Asiento de contacto individual y asientos de contacto de espiga múltiples disponibles.
Posibilidad de uso sin problemas de posicionadores MIL. Ancho de abertura optimizado,
diseño ergonómico y fuerza manual reducida. Posición del selector legible por ambos
lados de la pinza.
72 9530 – Aproximación de los ejes de engarce ajustable en pasos de 0,01 mm y con lectura digital
(ajuste en mm y en pulgadas). Comprobación de la posición inicial mediante la espiga de
verificación adjunta. Con función de recalibración. Control electrónico del desgaste con fun-
ción de advertencia. Se puede acceder a la función de ajuste. Se puede utilizar posicionador
Rennsteig y MIL.
Aplicación: Para contactos de espiga y casquillo girados con geometría de engarce análoga a MIL. 72 9520_0,56
72 Volumen de suministro:
72 9530 – Alicate de engarce de cuatro ejes en maletín.
72 9520/9525 – Alicate de engarce de cuatro ejes en embalaje del sistema.
Nota:
72 9520/9525 – La elección de pinza y asiento de contacto se orienta según la aplicación correspondiente.
Dependiendo del sistema de enchufe existen diferentes asientos de contacto. Estos están
disponibles a petición. 72 9520_1,3

72 9520_3,3

Imágenes de ejemplos de asientos de contacto disponibles.
Tipo 0,56 1,3 3,3 72 9525_3,3
Alicate de engarce de cuatro ejes
70N 72 9520 SelectorCrimp, con cubiertas de 495,60 495,60 519,20
mango
Alicate de engarce de cuatro ejes
70N 72 9525 SelectorCrimp, mangos de 2 – – 519,20
componentes
Para sección transversal de los conductores mm 2 0,03 – 0,56 0,08 – 1,3 0,14 – 3,3
Longitud total mm 175 175 230
Tipo 0,5 2,5 6,0
73T 72 9530 Alicate de engarce de cuatro ejes 1031,02 1031,02 1090,02
DigiCrimp, mangos de 2 componentes
Para sección transversal de los conductores mm 2 0,03 – 0,5 0,08 – 2,5 0,14 – 6
Longitud total mm 175 175 230 72 9530_6,0
778
