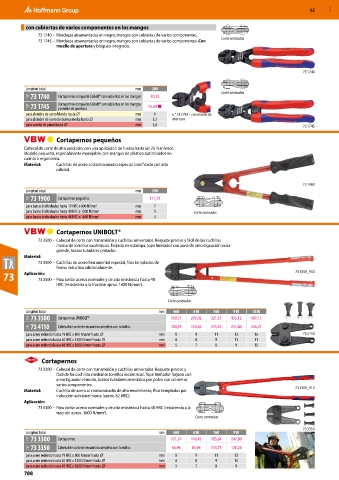

Page 1926 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

52 MXD

con cubiertas de varios componentes en los mangos
73 1740 – Mordazas atramentadas en negro, mangos con cubiertas de varios componentes.
73 1745 – Mordazas atramentadas en negro, mangos con cubiertas de varios componentes. Con Corte centradas
muelle de apertura y bloqueo integrado.

73 1740

Longitud total mm 200 Corte centradas
73F 73 1740 Cortapernos compacto CoBolt® con cubiertas en los mangos 50,15
73F 73 1745 Cortapernos compacto CoBolt® con cubiertas en los mangos 56,64 ■
y muelle de apertura
para alambre de acero blando hasta ⌀ mm 6 n.° 73 1745− con muelle de
para alambre de acero de dureza media hasta ⌀ mm 5,2 abertura
para cuerda de piano hasta ⌀ mm 3,6 73 1745

Cortapernos pequeños
Cabezal de corte de alta precisión, con una aplicación de fuerza hasta un 25 % inferior.
Modelo pequeño, especialmente manejable, con mangos de plástico optimizados en
cuanto a ergonomía.
Material: Cuchillas de acero al cromovanadio especial, bonificado con alta
calidad.

73 1900
Longitud total mm 390
73L 73 1900 Cortapernos pequeños 111,21
para barras individuales hasta 19 HRC o 800 N/mm 2 mm 7
para barras individuales hasta 40 HRC o 1200 N/mm 2 mm 5 Corte centradas
para barras individuales hasta 48 HRC o 1600 N/mm 2 mm 4

Cortapernos UNIBOLT®
73 3500 – Cabezal de corte con transmisión y cuchillas universales. Reajuste preciso y fácil de las cuchillas
mediante tornillos excéntricos. Forjado en estampa, tope limitador con zona de amortiguación extra-
grande, brazos tubulares pintados.
Material:
73 3500 – Cuchillas de acero herramental especial, filos templados de
forma inductiva adicionalmente. 73 3500_910
73 Aplicación:
73 3500 – Para cortar aceros normales y de alta resistencia hasta 48

HRC (resistencia a la tracción aprox. 1600 N/mm 2 ).

Corte centradas
Longitud total mm 460 610 760 910 1070
73L 73 3500 Cortapernos UNIBOLT® 160,77 205,02 321,55 435,12 581,15
73L 73 4110 Cabezal de corte de recambio completo con tornillos 100,59 150,45 215,35 247,80 426,27
para acero redondo hasta 19 HRC o 800 N/mm hasta ⌀ mm 8 9 11 13 16 73 4110
2
para acero redondo hasta 40 HRC o 1200 N/mm 2 hasta ⌀ mm 6 8 9 11 11
para acero redondo hasta 48 HRC o 1600 N/mm 2 hasta ⌀ mm 5 7 8 9 10
Cortapernos
73 3300 – Cabezal de corte con transmisión y cuchillas universales. Reajuste preciso y
fácil de las cuchillas mediante tornillos excéntricos. Tope limitador forjado con
amortiguador cómodo, brazos tubulares revestidos por polvo con cubiertas
varios componentes.
Material: Cuchilla de acero al cromovanadio de alto rendimiento, filos templados por 73 3300_910
inducción adicionalmente (aprox. 62 HRC).
Aplicación:
73 3300 – Para cortar aceros normales y de alta resistencia hasta 48 HRC (resistencia a la
tracción aprox. 1600 N/mm 2 ).
Corte centradas

73 3350
Longitud total mm 460 610 760 910
73F 73 3300 Cortapernos 121,24 140,42 183,64 247,80
73F 73 3350 Cabezal de corte de recambio completo con tornillos 66,96 84,96 114,75 126,26
para acero redondo hasta 19 HRC o 800 N/mm hasta ⌀ mm 8 9 11 13
2
para acero redondo hasta 40 HRC o 1200 N/mm 2 hasta ⌀ mm 6 8 9 10
para acero redondo hasta 48 HRC o 1600 N/mm 2 hasta ⌀ mm 5 7 8 9
788
