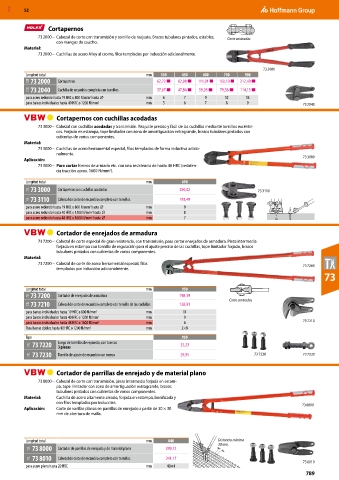

Page 1927 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

MXD 52

Cortapernos
73 2000 – Cabezal de corte con transmisión y tornillo de reajuste. Brazos tubulares pintados, estables, Corte centradas
con mangos de caucho.
Material:
73 2000 – Cuchillas de acero Alloy al cromo, filos templados por inducción adicionalmente.

73 2000
Longitud total mm 350 450 600 750 900
72B 73 2000 Cortapernos 62,73 ■ 82,98 ■ 111,01 ■ 150,10 ■ 212,40 ■
72B 73 2040 Cuchilla de recambio completa con tornillos 37,67 ■ 47,86 ■ 59,05 ■ 79,58 ■ 114,13 ■
para acero redondo hasta 19 HRC o 800 N/mm hasta ⌀ mm 6 7 9 12 15
2
para barras individuales hasta 40 HRC o 1200 N/mm 2 mm 5 6 7 8 9 73 2040
Cortapernos con cuchillas acodadas
73 3000 – Cabezal con cuchillas acodadas y transmisión. Reajuste preciso y fácil de las cuchillas mediante tornillos excéntri-
cos. Forjado en estampa, tope limitador con zona de amortiguación extragrande, brazos tubulares pintados con
cubiertas de varios componentes.
Material:
73 3000 – Cuchillas de acero herramental especial, filos templados de forma inductiva adicio-
nalmente.
Aplicación: 73 3000
73 3000 – Para cortar hierros de armado etc. con una resistencia de hasta 48 HRC (resisten-
cia tracción aprox. 1600 N/mm 2 ).
Longitud total mm 610
73L 73 3000 Cortapernos con cuchillas acodadas 250,02 73 3110
73L 73 3110 Cabezal de corte de recambio completo con tornillos 192,49
para acero redondo hasta 19 HRC o 800 N/mm hasta ⌀ mm 9
2
para acero redondo hasta 40 HRC o 1200 N/mm 2 hasta ⌀ mm 8
para acero redondo hasta 48 HRC o 1600 N/mm 2 hasta ⌀ mm 7
Cortador de enrejados de armadura
73 7200 – Cabezal de corte especial de gran resistencia, con transmisión, para cortar enrejados de armadura. Pieza intermedia
forjada en estampa con tornillo de regulación para el ajuste preciso de las cuchillas, tope limitador forjado, brazos
tubulares pintados con cubiertas de varios componentes.
Material:
73 7200 – Cabezal de corte de acero herramental especial, filos 73 7200
templados por inducción adicionalmente.
73

Longitud total mm 950
73L 73 7200 Cortador de enrejados de armadura 198,39 Corte centradas
73L 73 7210 Cabezal de corte de recambio completo con tornillo de las cuchillas 128,91
para barras individuales hasta 19 HRC o 800 N/mm 2 mm 11
para barras individuales hasta 40 HRC o 1200 N/mm 2 mm 9
para barras individuales hasta 48 HRC o 1600 N/mm 2 mm 6 73 7210
Para barras dobles hasta 40 HRC o 1200 N/mm 2 mm 2×8
Tipo 950
73L 73 7220 Juego de tornillos de repuesto, con tuercas 25,23
3 piezas
73L 73 7230 Tornillo de ajuste de recambio con tuerca 29,95 73 7220 73 7230

Cortador de parrillas de enrejado y de material plano
73 8000 – Cabezal de corte con transmisión, pieza intermedia forjada en estam-
pa, tope limitador con zona de amortiguación extragrande, brazos
tubulares pintados con cubiertas de varios componentes.
Material: Cuchilla de acero altamente aleado, forjada en estampa, bonificada y
con filos templados por inducción. 73 8000
Aplicación: Corte de varillas planas en parrillas de enrejado a partir de 30 × 30
mm de abertura de malla.

Longitud total mm 840 Distancia mínima
30 mm.
73L 73 8000 Cortador de parrillas de enrejado y de material plano 399,72
73L 73 8010 Cabezal de corte de recambio completo con tornillos 241,17
73 8010
para acero plano hasta 20 HRC mm 40×4
789
