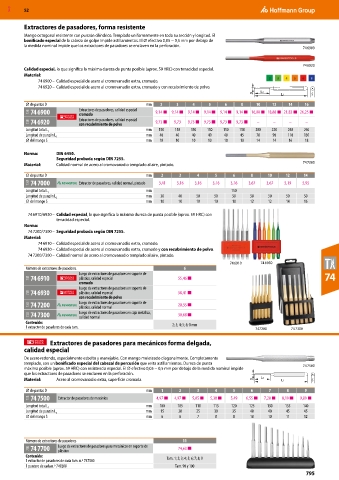

MXD 52

Extractores de pasadores, forma resistente
Mango octogonal resistente con punzón cilíndrico. Templado uniformemente en toda su sección y longitud. El
bonificado especial de la cabeza de golpe impide astillamientos. El ⌀ efectivo 0,05 − 0,5 mm por debajo de
la medida nominal impide que los extractores de pasadores se enclaven en la perforación. 74 6900

74 6920
Calidad especial, lo que significa la máxima dureza de punta posible (aprox. 59 HRC) con tenacidad especial.
Material:
74 6900 – Calidad especial de acero al cromovanadio extra, cromado.
74 6920 – Calidad especial de acero al cromovanadio extra, cromado y con recubrimiento de polvo.
D L2 L1 S
⌀ de puntas D mm 2 3 4 5 6 8 10 12 14 16
73B 74 6900 Extractores de pasadores, calidad especial 9,14 ■ 9,14 ■ 9,14 ■ 9,14 ■ 9,14 ■ 9,14 ■ 16,08 ■ 18,88 ■ 21,83 ■ 26,25 ■
cromado
73B 74 6920 Extractores de pasadores, calidad especial 9,73 ■ 9,73 9,73 ■ 9,73 ■ 9,73 ■ 9,73 ■ – – – –
con recubrimiento de polvo
Longitud total L 1 mm 150 150 150 150 150 150 200 220 240 260
Longitud de punzón L 2 mm 40 40 40 40 40 45 70 90 110 130
⌀ del mango S mm 10 10 10 10 10 10 14 14 16 18

Norma: DIN 6450.
Seguridad probada según DIN 7255.
Material: Calidad normal de acero al cromovanadio templado al aire, pintado. 74 7000
⌀ de puntas D mm 2 3 4 5 6 8 10 12 14
73U 74 7000 Extractor de pasadores, calidad normal, pintado 3,41 3,16 3,16 3,16 3,16 3,67 3,67 5,19 5,95
Longitud total L 1 mm 150
Longitud de punzón L 2 mm 30 40 50 50 50 50 50 50 50
⌀ del mango S mm 10 10 10 10 10 12 12 14 16
74 6910/6930 – Calidad especial, lo que significa la máxima dureza de punta posible (aprox. 59 HRC) con
tenacidad especial.
Norma:
74 7200/7300 – Seguridad probada según DIN 7255.
Material:
74 6910 – Calidad especial de acero al cromovanadio extra, cromado.
74 6930 – Calidad especial de acero al cromovanadio extra, cromado y con recubrimiento de polvo.
74 7200/7300 – Calidad normal de acero al cromovanadio templado al aire, pintado.
74 6910 74 6930
Número de extractores de pasadores 6
Juego de extractores de pasadores en soporte de
73B 74 6910 plástico, calidad especial 55,46 ■ 74
cromado
Juego de extractores de pasadores en soporte de
73B 74 6930 plástico, calidad especial 58,41 ■
con recubrimiento de polvo
73U 74 7200 Juego de extractores de pasadores en soporte de 20,35 ■
plástico, calidad normal
73U 74 7300 Juego de extractores de pasadores en caja metálica, 30,68 ■
calidad normal
Contenido: 2; 3; 4; 5; 6; 8 mm
1 extractor de pasadores de cada tam. 747200 74 7300

Extractores de pasadores para mecánicos forma delgada,
calidad especial
De acero redondo, especialmente esbelto y manejable. Con mango moleteado diagonalmente. Completamente
templado, con un bonificado especial del cabezal de percusión que evita astillamientos. Dureza de punta 74 7500
máxima posible (aprox. 59 HRC) con resistencia especial. El ⌀ efectivo 0,05 − 0,5 mm por debajo de la medida nominal impide
que los extractores de pasadores se enclaven en la perforación.
Material: Acero al cromovanadio extra, superficie cromada. D L2 L1 S
⌀ de puntas D mm 1 2 3 4 5 6 7 8 9
73B 74 7500 Extractor de pasadores de mecánico 4,97 ■ 4,97 ■ 5,05 ■ 5,38 ■ 5,49 6,55 ■ 7,20 ■ 8,19 ■ 9,89 ■
Longitud total L 1 mm 100 105 110 115 120 125 130 135 140
Longitud de punzón L 2 mm 15 20 25 30 35 40 40 45 45
⌀ del mango S mm 6 6 7 8 8 10 10 11 12

Número de extractores de pasadores 11
73B 74 7700 Juego de extractores de pasadores para mecánicos en soporte de 74,63 ■
plástico
Contenido: Tam. 1; 2; 3; 4; 5; 6; 7; 8; 9
1 extractor de pasadores de cada tam. n.º 747500
1 puntero de cada n.º 749200 Tam. 90 y 100
