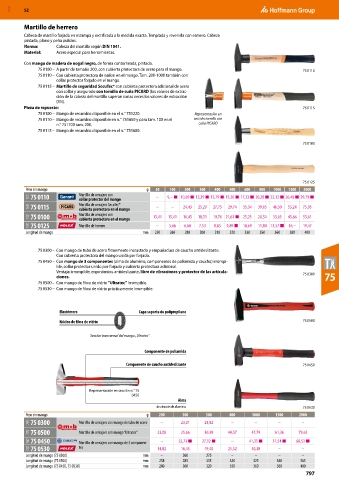

Page 1935 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

MXD 52

Martillo de herrero
Cabeza de martillo forjada en estampa y rectificada a la medida exacta. Templada y revenida con esmero. Cabeza
pintada, plano y peña pulidos.
Norma: Cabeza del martillo según DIN 1041.
Material: Acero especial para herramientas.
Con mango de madera de nogal negro, de forma contorneada, pintado.
75 0100 – A partir de tamaño 200, con cubierta protectora de acero para el mango. 75 0110
75 0110 – Con cubierta protectora de nailon en el mango. Tam. 200-1000 también con
collar protector forjado en el mango.
75 0115 – Martillo de seguridad SecuTec® con cubierta protectora adicional de acero
con collar y asegurado con tornillo de cuña PICARD (los valores de extrac-
ción de la cabeza del martillo superan varias veces los valores de extracción
DIN).
Pieza de repuesto: 75 0115
75 0100 – Mango de recambio disponible en el n.° 751220. Representación en
75 0110 – Mango de recambio disponible en n.° 751650 y para tam. 100 en el sección tornillo con
n.° 751700 tam. 200. cuña PICARD
75 0115 – Mango de recambio disponible en el n.° 751680.

75 0100

75 0125
Peso sin mango g 50 100 200 300 400 500 600 800 1000 1500 2000
71D 75 0110 Martillo de cerrajero con – 9,– ■ 10,69 ■ 12,39 ■ 13,79 ■ 15,20 ■ 17,33 ■ 20,28 ■ 22,12 ■ 26,48 ■ 29,79 ■
collar protector del mango
76D 75 0115 Martillo de cerrajero SecuTec® – – 24,43 25,20 27,75 29,74 35,54 39,65 46,30 53,24 75,05
cubierta protectora en el mango
73V 75 0100 Martillo de cerrajero con 15,41 15,41 16,45 18,51 19,76 21,61 ■ 25,23 28,54 33,63 43,66 55,61
cubierta protectora en el mango
72D 75 0125 Martillo de herrero – 5,66 6,60 7,53 8,85 9,89 ■ 10,69 11,80 13,57 ■ 16,– 19,47
Longitud de mango mm 250 260 280 300 310 320 330 350 360 380 400

75 0300 – Con mango de tubo de acero firmemente incrustado y empuñadura de caucho antideslizante.
Con cubierta protectora del mango unida por forjado.
75 0450 – Con mango de 3 componentes (alma de aluminio, componentes de poliamida y caucho) irrompi-
ble, collar protector unido por forjado y cubierta protectora adicional.
Ventaja: irrompible, ergonómico, antideslizante, libre de vibraciones y protector de las articula- 75 0300
ciones. 75
75 0500 – Con mango de fibra de vidrio “Ultratec” irrompible.
75 0530 – Con mango de fibra de vidrio prácticamente irrompible.

Elastómero Capa soporte de polipropileno
Núcleo de fibra de vidrio 75 0500

Sección transversal del mango „Ultratec“

Componente de poliamida

Componente de caucho antideslizante 75 0450

Representación en sección n.° 75
0450
Alma
de aleación de aluminio. 75 0530
Peso sin mango g 200 300 500 800 1000 1500 2000
73V 75 0300 Martillo de cerrajero con mango de tubo de acero – 23,01 23,82 – – – –
73V 75 0500 Martillo de cerrajero con mango “Ultratec” 23,08 25,66 30,38 40,57 47,79 61,36 79,65
76D 75 0450 Martillo de cerrajero con mango de 3 componen- – 22,73 ■ 27,12 ■ – 41,35 ■ 51,54 ■ 68,53 ■
72D 75 0530 tes 14,82 16,45 19,40 25,52 30,38 – –
Longitud de mango (75 0300) mm – 260 275 – – – –
Longitud de mango (75 0500) mm 258 285 315 320 325 360 365
Longitud de mango (75 0450, 75 0530) mm 280 300 320 350 360 360 400
797
