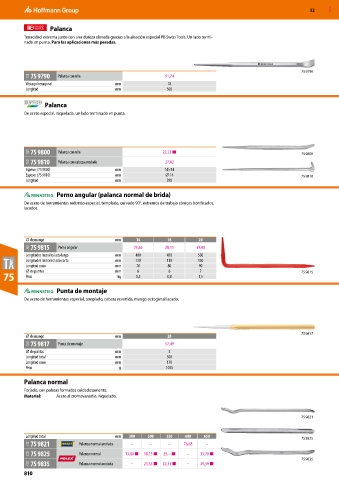

Page 1948 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

52 MXD

Palanca
Tenacidad extrema junto con una dureza elevada gracias a la aleación especial PB Swiss Tools. Un lado termi-
nado en punta. Para las aplicaciones más pesadas.

75 9790
73B 75 9790 Palanca con uña 91,74
Vástago hexagonal mm 18
Longitud mm 500

Palanca
De acero especial, niquelada, un lado terminado en punta.

76D 75 9800 Palanca con uña 22,23 ■ 75 9800
76D 75 9810 Palanca con cabeza acodada 27,82
Espesor (75 9800) mm 14×14
Espesor (75 9810) mm ⌀ 14 75 9810
Longitud mm 390

Perno angular (palanca normal de brida)
De acero de herramientas redondo especial, templado, curvado 90°, extremos de trabajo cónicos bonificados,
lacados.

⌀ de mango mm 14 16 20
76D 75 9815 Perno angular 23,65 28,11 39,08
Longitudes laterales lado largo mm 400 450 500
Longitudes laterales lado corto mm 120 130 150
Longitud cono mm 70 80 90
⌀ de puntas mm 6 6 7 75 9815
75 Peso kg 0,5 0,8 1,5

Punta de montaje
De acero de herramientas especial, templado, cabeza revenida, mango octogonal lacado.

75 9817
⌀ de mango mm 20
76D 75 9817 Punta de montaje 57,49
⌀ de puntas mm 5
Longitud total mm 500
Longitud cono mm 170
Peso g 1035

Palanca normal
Forjado, con paletas formadas cuidadosamente.
Material: Acero al cromovanadio, niquelado.

75 9821

Longitud total mm 300 380 530 600 650 75 9825
73E 75 9821 Palanca normal acodada – – – 76,63 –
72D 75 9825 Palanca normal 13,86 ■ 18,15 ■ 25,– ■ – 33,78 ■
75 9835
72D 75 9835 Palanca normal acodada – 21,53 ■ 32,31 ■ – 39,39 ■
810
