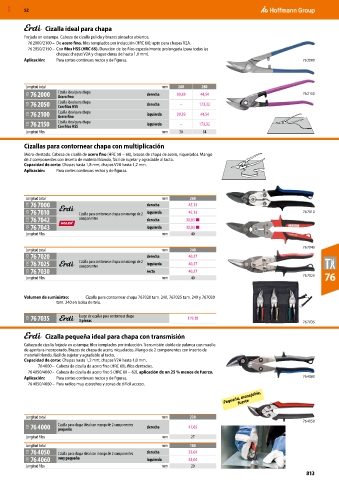

MXD 52

Cizalla ideal para chapa
Forjada en estampa. Cabeza de cizalla pulida y brazos pintados abiertos.
76 2000/2100 – De acero fino, filos templados por inducción (HRC 60); apto para chapas V2A.
76 2050/2150 – Con filos HSS (HRC 65). Duración de los filos especialmente prolongada (para todas las
chapas; chapas V2A y chapas duras de hasta 1,0 mm).
Aplicación: Para cortes continuos rectos y de figuras. 76 2000

Longitud total mm 260 280
73X 76 2000 Cizalla ideal para chapa derecha 39,39 44,54 76 2150
Acero fino
73X 76 2050 Cizalla ideal para chapa derecha – 173,32
Con filos HSS
73X 76 2100 Cizalla ideal para chapa izquierda 39,39 44,54
Acero fino
73X 76 2150 Cizalla ideal para chapa izquierda – 173,32
Con filos HSS
Longitud filos mm 30 34
Cizallas para contornear chapa con multiplicación
Micro-dentado. Cabeza de cizalla de acero fino (HRC 58 − 60), brazos de chapa de acero, niquelados. Mango
de 2 componentes con inserto de material blando, fácil de sujetar y agradable al tacto.
Capacidad de corte: Chapas hasta 1,8 mm; chapas V2A hasta 1,2 mm.
Aplicación: Para cortes continuos rectos y de figuras.

Longitud total mm 260
73X 76 7000 derecha 45,13
73X 76 7010 Cizalla para contornear chapa con mango de 2 izquierda 45,13 76 7010
72D 76 7042 componentes derecha 30,83 ■
72D 76 7043 izquierda 30,83 ■
Longitud filos mm 40

76 7043
Longitud total mm 240
73X 76 7020 derecha 40,27
73X 76 7025 Cizalla para contornear chapa con mango de 2 izquierda 40,27
componentes
73X 76 7030 recto 40,27
Longitud filos mm 40 76 7025 76

Volumen de suministro: Cizalla para contornear chapa 767020 tam. 240, 767025 tam. 240 y 767030
tam. 240 en bolsa de tela.

73X 76 7035 Juego de cizallas para contornear chapa 119,18 76 7035
3 piezas

Cizalla pequeña ideal para chapa con transmisión
Cabeza de cizalla forjada en estampa; filos templados por inducción. Transmisión doble de palanca con muelle
de apertura incorporado. Brazos de chapa de acero, niquelados. Mango de 2 componentes con inserto de
material blando, fácil de sujetar y agradable al tacto.
Capacidad de corte: Chapas hasta 1,2 mm; chapas V2A hasta 1,0 mm.
76 4000 – Cabeza de cizalla de acero fino (HRC 60), filos dentados.
76 4050/4060 – Cabeza de cizalla de acero fino S (HRC 60 − 62), aplicación de un 25 % menos de fuerza.
Aplicación: Para cortes continuos rectos y de figuras. 76 4000
76 4050/4060 – Para radios muy estrechos y zonas de difícil acceso.
Pequeña, manejable,
fuerte

Longitud total mm 230
76 4050
73X 76 4000 Cizalla para chapa Ideal con mango de 2 componentes derecha 47,65
pequeño
Longitud filos mm 27
Longitud total mm 180
73X 76 4050 Cizalla para chapa Ideal con mango de 2 componentes derecha 33,04
73X 76 4060 muy pequeña izquierda 33,04
Longitud filos mm 20
