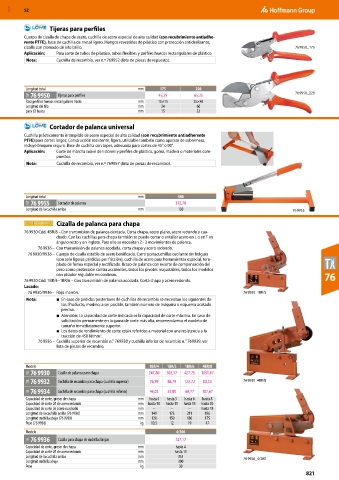

MXD 52

Tijeras para perfiles
Cuerpo de cizalla de chapa de acero, cuchilla de acero especial de alta calidad (con recubrimiento antiadhe-
rente PTFE), base de cuchilla de metal ligero. Mangos revestidos de plástico con protección antideslizante;
cizalla con cromado de alto brillo. 76 9950_175
Aplicación: Para corte de tubos de plástico, tubos flexibles y perfiles huecos rectangulares de plástico.
Nota: Cuchilla de recambio, ver n.º 769952 (lista de piezas de repuesto).

Longitud total mm 175 220
76F 76 9950 Tijeras para perfiles 45,29 65,35 76 9950_220
Para perfiles huecos rectangulares hasta mm 15×15 25×45
Longitud del filo mm 34 60
para ⌀ hasta mm 15 32

Cortador de palanca universal
Cuchilla prácticamente irrompible de acero especial de alta calidad (con recubrimiento antiadherente
PTFE) para cortes largos. Construcción resistente, ligera, utilizable también como aparato de sobremesa,
incluye bloqueo seguro. Base de cuchilla con topes, adecuada para cortes de 45° o 90°.
Aplicación: Corte de marcha suave de listones y perfiles de plástico, goma, madera o materiales com-
puestos.
Nota: Cuchilla de recambio, ver n.º 769957 (lista de piezas de recambio).

Longitud total mm 580
76F 76 9955 Cortador de palanca 312,70
Longitud de la cuchilla arriba mm 130 76 9955

Cizalla de palanca para chapa
76 9930 Cód. 4BR/8 – Con transmisión de palanca dentada. Corta chapa, acero plano, acero redondo y cua-
drado. Con las cuchillas para chapa también se puede cortar o entallar acero en L o en T en
ángulo recto y en inglete. Para ello se necesitan 2 - 3 movimientos de palanca.
76 9936 – Con transmisión de palanca acodada, corta chapa y acero redondo.
76 9930/9936 – Cuerpo de cizalla estable de acero bonificado. Carro portacuchillas oscilante sin holgura
(con solo ligeras pérdidas por fricción), cuchilla de acero para herramientas especial, tem-
plado de forma especial y rectificado. Brazo de palanca con resorte de compensación del
peso como protección contra accidentes, todos los pivotes reajustables, todos los modelos
con pisador regulable en continuo. 76
76 9930 Cód. 1BR/4–1BR/6 – Con transmisión de palanca acodada. Corta chapa y acero redondo.
Lacado:
76 9930/9936 – Rojo marrón. 76 9930_1BR/5
Nota: ■ En caso de pedidos posteriores de cuchillas de recambio se necesitan los siguientes da-
tos: Producto, modelo; a ser posible, también número de máquina o esquema acotado
preciso.
■ Atención: La capacidad de corte indicada es la capacidad de corte máxima. En caso de
solicitación permanente en la gama de corte más alta, recomendamos el modelo de
tamaño inmediatamente superior.
■ Los datos de rendimiento de corte están referidos a material con una resistencia a la
tracción de 450 N/mm . 2
76 9936 – Cuchilla superior de recambio n.° 769938 y cuchilla inferior de recambio n.° 769939, ver
lista de piezas de recambio.

Modelo 1BR/4 1BR/5 1BR/6 4BR/8
76L 76 9930 Cizalla de palanca para chapa 247,80 302,37 427,75 1051,67
76L 76 9932 Cuchilla de recambio para chapa (cuchilla superior) 76,99 88,79 122,72 80,53 76 9930_4BR/8
76L 76 9934 Cuchilla de recambio para chapa (cuchilla inferior) 46,02 52,80 60,77 107,67
Capacidad de corte, grosor de chapa mm hasta 4 hasta 5 hasta 6 hasta 8
Capacidad de corte ⌀ de acero redondo mm hasta 10 hasta 11 hasta 13 hasta 20
Capacidad de corte de acero cuadrado mm – – – hasta 18
Longitud de la cuchilla arriba (76 9930) mm 149 173 211 186
Longitud cuchilla abajo (76 9930) mm 120 150 180 175
Peso (76 9930) kg 10,5 12 19 47
Modelo 4/300
76L 76 9936 Cizalla para chapa de cuchillas largas 727,17
Capacidad de corte, grosor de chapa mm hasta 4
Capacidad de corte ⌀ de acero redondo mm hasta 13
Longitud de la cuchilla arriba mm 355 76 9936_4/300
Longitud cuchilla abajo mm 300
Peso kg 30
821
