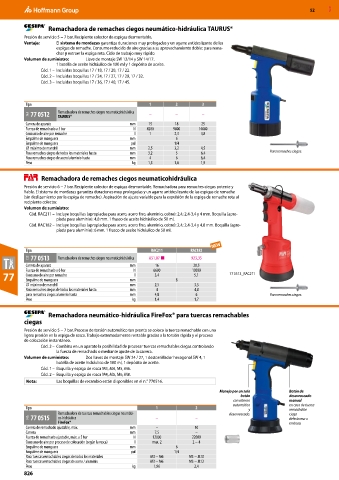

Page 1964 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

52 MXD

Remachadora de remaches ciegos neumático-hidráulica TAURUS®
Presión de servicio 5 − 7 bar. Recipiente colector de espigas desmontable.
Ventaja: El sistema de mordazas garantiza duraciones muy prologadas y un agarre antideslizante de las
espigas de remache. Consumo reducido de aire gracias a su aprovechamiento doble: para rema-
char y extraer la espiga rota. Ciclo de trabajo muy rápido.
Volumen de suministro: Llave de montaje SW 12/14 y SW 14/17.
1 botella de aceite hidráulico de 100 ml y 1 depósito de aceite.
Cód. 1 – Incluidas boquillas 17 / 18, 17 / 20, 17 / 22.
Cód. 2 – Incluidas boquillas 17 / 24, 17 / 27, 17 / 29, 17 / 32.
Cód. 3 – Incluidas boquillas 17 / 36, 17 / 40, 17 / 45.

Tipo 1 2 3
74A 77 0512 Remachadora de remaches ciegos neumaticohidráulica – – –
TAURUS®
Carrera de aparato mm 15 18 25
Fuerza de remachado a 5 bar N 4200 9000 14000
Consumo de aire por remache l 1 2,3 4,8
Empalme de manguera mm 6
Empalme de manguera pul 1/4
⌀ máximo de mandril mm 2,5 3,2 4,5
Para remaches ciegos de todos los materiales hasta mm 3,2 5 6,4 Para remaches ciegos.
Para remaches ciegos de acero/aluminio hasta mm 4 6 6,4
Peso kg 1,3 1,6 1,9

Remachadora de remaches ciegos neumaticohidráulica
Presión de servicio 6 − 7 bar. Recipiente colector de espigas desmontable. Remachadora para remaches ciegos potente y
fiable. El sistema de mordazas garantiza duraciones muy prologadas y un agarre antideslizante de las espigas de remache
(sin deslizamiento por la espiga de remache). Aspiración de ajuste variable para la expulsión de la espiga de remache rota al
recipiente colector.
Volumen de suministro:
Cód. RAC211 – Incluye boquillas (apropiadas para acero, acero fino, aluminio, cobre): 2,4; 2,4-3,4 y 4 mm. Boquilla (apro-
piada para aluminio): 4,8 mm. 1 frasco de aceite hidráulico de 50 ml.
Cód. RAC182 – Incluye boquillas (apropiadas para acero, acero fino, aluminio, cobre): 2,4; 2,4-3,4 y 4,8 mm. Boquilla (apro-
piada para aluminio): 6 mm. 1 frasco de aceite hidráulico de 50 ml.

Tipo RAC211 RAC182
72E 77 0513 Remachadora de remaches ciegos neumaticohidráulica 851,07 ■ 923,35
Carrera de aparato mm 16 20,5
Fuerza de remachado a 6 bar N 6600 10500
77 Consumo de aire por remache mm l 3,4 8 5,1 77 0513_RAC211
Empalme de manguera
⌀ máximo de mandril mm 2,5 3,5
Para remaches ciegos de todos los materiales hasta mm 4 4,8
para remaches ciegos aluminio hasta mm 4,8 6 Para remaches ciegos.
Peso kg 1,4 1,7

Remachadora neumático-hidráulica FireFox® para tuercas remachables
ciegas
Presión de servicio 5 − 7 bar. Proceso de torsión automático tan pronto se coloca la tuerca remachable con una
ligera presión en la espiga de rosca. Trabajo extremadamente rentable gracias a la torsión rápida y el proceso
de colocación instantáneo.
Cód. 2 – Combina en un aparato la posibilidad de procesar tuercas remachables ciegas controlando
la fuerza de remachado o mediante ajuste de la carrera.
Volumen de suministro: Dos llaves de montaje SW 24 / 27, 1 destornillador hexagonal SW 4, 1
botella de aceite hidráulico de 100 ml, 1 depósito de aceite.
Cód. 1 – Boquilla y espiga de rosca M3, M4, M5, M6.
Cód. 2 – Boquilla y espiga de rosca M4, M5, M6, M8.
Nota: Las boquillas de recambio están disponibles en el n.° 770516.
Manejo por un solo Botón de
botón desenroscado
con retorno manual
automático en caso de tuerca
Tipo 1 2 y remachable
Remachadora de tuercas remachables ciegas neumáti- desenroscado. ciega
74A 77 0515 co-hidráulica – – defectuosa o
FireFox® errónea.
Carrera de remachado ajustable, máx. mm – 10
Carrera mm 7,5 –
Fuerza de remachado ajustable, máx. a 5 bar N 12000 22000
Consumo de aire por proceso de colocación (según la rosca) l max. 2 2 − 4
Empalme de manguera mm 6
Empalme de manguera pul 1/4
Para tuercas remachables ciegas de todos los materiales M3 − M6 M3 − M10
Para tuercas remachables ciegas de acero / aluminio M3 − M6 M3 − M12
Peso kg 1,96 2,4
826
