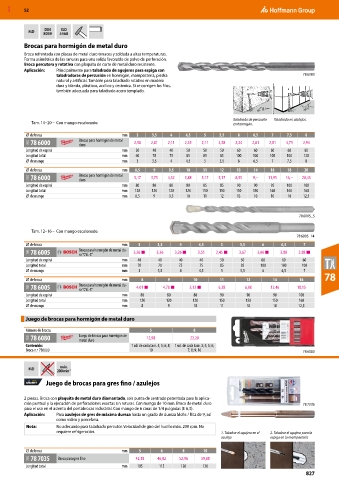

Page 1965 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

MXD 52

DIN
ISO
MD 8039 5468

Brocas para hormigón de metal duro
Broca refrentada con placas de metal duro tenaces y soldada a altas temperaturas.
Forma asimétrica de las ranuras para una salida favorable de polvo de perforación.
Broca percutora y rotativa con plaquita de corte de metal duro resistente.
Aplicación: Principalmente para taladrado de agujeros para espiga con
taladradoras de percusión en hormigón, mampostería, piedra 78 6000
natural y artificial. También para taladrado rotativo en madera
dura y blanda, plásticos, acrílico y cerámica. Si se corrigen los filos,
también adecuada para taladrado acero templado.

Taladrado de percusión Taladrado en azulejos.
Tam. 14–20 – Con mango escalonado. en hormigón.
⌀ de broca mm 3 3,5 4 4,5 5 5,5 6 6,5 7 7,5 8
76G 78 6000 Brocas para hormigón de metal 2,58 2,81 2,11 2,35 2,11 2,58 2,24 2,81 2,81 3,75 2,94
duro
Longitud de espiral mm 30 40 40 50 50 50 60 60 60 60 80
Longitud total mm 60 70 75 85 85 85 100 100 100 100 120
⌀ de mango mm 3 3,5 4 4,5 5 5,5 6 6,5 7 7,5 8
⌀ de broca mm 8,5 9 9,5 10 11 12 13 14 16 18 20
76G 78 6000 Brocas para hormigón de metal 5,17 3,75 4,32 3,88 5,17 5,17 8,55 9,– 11,95 16,– 20,43
duro
Longitud de espiral mm 80 80 80 80 85 85 90 90 95 100 100
Longitud total mm 120 120 120 120 150 150 150 150 160 160 160
⌀ de mango mm 8,5 9 9,5 10 11 12 13 10 10 10 12,5

78 6005_5

Tam. 12–16 – Con mango escalonado.
78 6005_14
⌀ de broca mm 3 3,5 4 4,5 5 5,5 6 6,5 7
76K 78 6005 Broca para hormigón de metal du- 3,26 ■ 3,36 3,26 ■ 3,55 2,45 ■ 3,67 3,08 ■ 3,88 3,88 ■
ro “CYL-3”
Longitud de espiral mm 40 40 40 40 50 50 60 60 60
Longitud total mm 70 70 75 75 85 85 100 100 100
⌀ de mango mm 3 3,5 4 4,5 5 5,5 6 6,5 7
⌀ de broca mm 8 9 10 11 12 14 16 78
76K 78 6005 Broca para hormigón de metal du- 4,01 ■ 4,78 ■ 5,12 ■ 6,38 6,88 12,46 18,15
ro “CYL-3”
Longitud de espiral mm 80 80 80 90 90 90 100
Longitud total mm 120 120 120 150 150 150 160
⌀ de mango mm 8 9 10 11 10 10 12,3

Juego de brocas para hormigón de metal duro

Número de brocas 5 8
76G 78 6080 Juego de brocas para hormigón de 12,98 22,20
metal duro
Contenido: 1 ud. de cada tam. 4; 5; 6; 8; 1 ud. de cada tam. 3; 4; 5; 6;
Broca n.º 786000 10 7; 8; 9; 10 78 6080

máx.
MD 200 min -1

Juego de brocas para gres fino / azulejos

2 piezas. Broca con plaquita de metal duro diamantada, con punta de centrado patentada para la aplica-
ción puntual y la ejecución de perforaciones exactas sin roturas. Con mango de 10 mm. Broca de metal duro 78 7035
para el uso en el asiento del portabrocas industrial. Con mango de 6 caras de 1/4 pulgadas (E 6,3).
Aplicación: Para azulejos de gres de máxima dureza hasta un grado de dureza Mohs / Ritz de 9, así
como vidrio y porcelana.
Nota: No adecuado para taladrado percutor. Velocidad de giro del husillo máx. 200 rpm. No
requiere refrigeración. 1. Taladrar el agujero en el 2. Taladrar el agujero para la
azulejo espiga en la mampostería

⌀ de broca mm 5 6 8 10
76G 78 7035 Broca para gres fino 42,18 46,02 52,96 59,88
Longitud total mm 105 115 120 120
827
