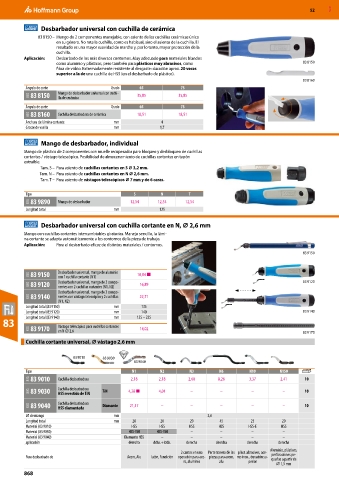

Page 2006 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

52 MXD

Desbarbador universal con cuchilla de cerámica
83 8150 – Mango de 2 componentes manejable, con asiento de las cuchillas cerámicas único
en su género. No rota la cuchilla, como es habitual, sino el asiento de la cuchilla. El
resultado es una mayor suavidad de marcha y, por lo tanto, mayor protección de la
cuchilla.
Aplicación: Desbarbado de los más diversos contornos. Muy adecuado para materiales blandos
como aluminio y plásticos, pero también para plásticos muy abrasivos, como 83 8150
fibra de vidrio. Extremadamente resistente al desgaste: duración aprox. 20 veces
superior a la de una cuchilla de HSS (en el desbarbado de plástico).
83 8160
Ángulo de corte Grado 65 75
83G 83 8150 Mango de desbarbador universal con cuchi- 35,85 35,85
lla de cerámica
Ángulo de corte Grado 65 75
83G 83 8160 Cuchilla desbarbadora de cerámica 18,51 18,51
Anchura de lámina cortante mm 4
Grosor de varilla mm 1,7

Mango de desbarbador, individual
Mango de plástico de 2 componentes con muelle recuperador para bloqueo y desbloqueo de cuchillas
cortantes / vástago telescópico. Posibilidad de almacenamiento de cuchillas cortantes en tapón
extraíble.
Tam. S – Para asiento de cuchillas cortantes en S ⌀ 3,2 mm.
Tam. N – Para asiento de cuchillas cortantes en N ⌀ 2,6 mm.
Tam. T – Para asiento de vástagos telescópicos ⌀ 7 mm y de 6 caras.

Tipo S N T
83G 83 9890 Mango de desbarbador 12,54 12,54 12,54
Longitud total mm 125

Desbarbador universal con cuchilla cortante en N, ⌀ 2,6 mm

Mango con cuchillas cortantes intercambiables giratorias. Manejo sencillo, la lámi-
na cortante se adapta automáticamente a los contornos de la pieza de trabajo.
Aplicación: Para el desbarbado eficaz de distintos materiales / contornos.
83 9150

83G 83 9150 Desbarbador universal, mango de aluminio 10,84 ■
con 1 cuchilla cortante (N1)
83G 83 9120 Desbarbador universal, mango de 2 compo- 16,89 83 9120
nentes con 2 cuchillas cortantes (N1, N2)
Desbarbador universal, mango de 2 compo-
83G 83 9140 nentes con vástago telescópico y 2 cuchillas 22,71
(N1, N2)
Longitud total (83 9150) mm 135
Longitud total (83 9120) mm 140 83 9140
Longitud total (83 9140) mm 155 – 225
83
83G 83 9170 Vástago telescópico para cuchillas cortantes 14,02 83 9170
en N ⌀ 2,6
Cuchilla cortante universal, ⌀ vástago 2,6 mm

83 9010 83 9030
83 9040
Tipo N1 N2 N3 N6 N10 N150
83G 83 9010 Cuchilla desbarbadora 2,18 2,18 2,60 8,26 3,37 2,41 10

83G 83 9030 Cuchilla desbarbadora TiN 4,28 ■ 4,01 – – – – 10
HSS revestido de TiN
83G 83 9040 Cuchilla desbarbadora Diamante 21,17 – – – – – 10
HSS diamantada
⌀ de mango mm 2,6
Longitud total mm 20 20 20 45 25 20
Material (83 9010) HSS HSS HSS HSS HSS-E HSS
Material (83 9030) HSS-TiN HSS-TiN – – – –
Material (83 9040) Diamante HSS – – – – –
aplicación derecha dcha.+ izda. derecha derecha derecha derecha
Aluminio, plásticos,
2 cantos en una Parte trasera de las plást. abrasivos, ace-
perforaciones pe-
Para desbarbado de Acero, Alu latón, fundición operación para ace- piezas para acero, ros inox., duración su- queñas a partir de
ro, aluminio alu perior
⌀ 1,5 mm
